EtherCAT千兆主站卡：工业智能制造的高速通讯核芯解决方案(千兆主板)
一、工业以太网通讯的核芯挑战与技术演进
在工业4.0与智能制造加速推进的背景下，设备间的实时通讯能力已成为制约产线效率与控制精度的关键瓶颈。传统现场总线技术面临通讯速率受限、实时性不足、扩展性差等问题，难以满足多轴运动控制、高速数据采集等高duan应用需求。特别是在注塑、冲压、锂电池设备、关节『机器人』️等对时序同步要求极高的场景中，微秒级的延迟抖动可能直接导致产品质量下降或设备协同失效。
EtherCAT（Ethernet for Control Automation Technology）作为新一代工业以太网协议，凭借其高速传输、纳秒级同步、灵活拓扑等技术特性，正在成为智能制造领域的主流通讯标准。然而，如何将EtherCAT协议高效集成到现有工控设备中，实现低延迟、高可靠的数据交互，成为设备制造商亟需解决的工程问题。
二、PCIe EtherCAT主站通讯卡的技术架构与核芯价值
2.1 硬件设计的工程化考量

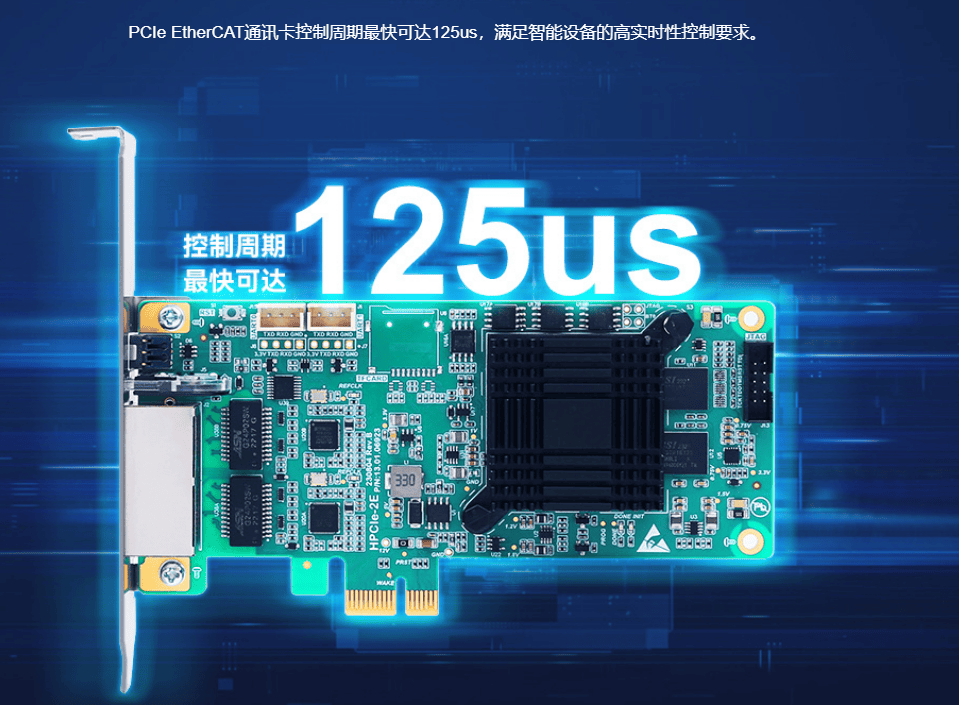

广州致远电子股份有限公司推出的PCIe EtherCAT主站通讯卡，采用FPGA控制方案作为核芯架构。这一设计选择并非偶然——FPGA的并行处理能力能够确保EtherCAT协议栈的实时解析与数据转发，相较于传统MCU方案，可将总线周期控制在微秒级别，通讯速度与确定性明显提升。
该系列产品提供MiniPCIE、半卡、全卡三种物理形态，PCIe接口支持Gen2标准，可兼容任何类型的3.3V DC MiniPCIE和PCIe插槽。这种多形态设计策略，使得该主站卡既能嵌入工业PC、嵌入式控制器等紧凑型设备，也能集成到标准工控机中，满足不同应用场景的安装需求。
值得关注的是PCIe-1E16型号的扩展设计：该卡集成16通道隔离式数字输出与16通道隔离式数字输入，直接在通讯卡层面提供高速I/O处理能力。这一设计打破了传统"通讯卡+独力I/O模块"的分离架构，减少了系统集成复杂度，同时通过硬件隔离设计提升了抗干扰性能。
2.2 实时性与可靠性的工程实现
在工业控制领域，实时性不jin是技术指标，更是系统可用性的基础。PCIe EtherCAT主站通讯卡通过以下技术路径实现高确定性通讯：
• 周期任务精度控制：通过FPGA的时钟同步机制，可将ms级周期任务的抖动控制在±1.5μs以内，这一指标对于需要精确位置同步的多轴运动控制场景尤为关键。
• 隔离设计：各通道采用电气隔离设计，有效抑制工业现场的共模干扰与浪涌冲击，确保在复杂电磁环境下的稳定运行。
• 灵活拓扑支持：EtherCAT协议支持线型、树型、星型等多种网络拓扑，主站卡可自动识别从站设备，简化了现场调试与扩展流程。
三、行业应用的深度适配与价值实现
3.1 多轴运动控制场景的技术突破
在关节『机器人』️、SCARA『机器人』️、搬运码垛等多轴协同场景中，各驱动轴之间需要保持纳秒级的时间同步。PCIe EtherCAT主站通讯卡通过分布式时钟（DC）机制，可实现多达64个EtherCAT数字驱动轴的精确协同，满足高速插补运算与轨迹规划需求。
以冲压行业为例，冲压设备需要在高速运行过程中协调主轴与送料轴的动作时序。传统方案往往需要复杂的机械凸轮或同步带传动，而采用EtherCAT总线后，可通过软件定义运动曲线，实现柔性化生产切换，同时减少机械磨损与维护成本。
3.2 高密度I/O扩展的工程价值
在锂电池设备、包装设备等需要大量数字量与模拟量采集的场景中，系统往往需要处理数百甚至上千个I/O点。PCIe EtherCAT主站通讯卡支持通过EtherCAT I/O模块进行分布式扩展，单个主站可管理多达数千个I/O点，且刷新周期可控制在1ms以内。
这种分布式架构相较于传统集中式I/O方案，具有以下优势：
- 布线简化：jin需一根网线即可连接所有从站设备，减少现场布线复杂度与故障率；
- 模块化维护：I/O模块可热插拔更换,降低停机维护时间；
- 成本优化：分布式I/O模块可就近安装于设备侧，减少长距离信号线缆成本。
3.3 异构系统集成的协议互通
在实际工业现场，往往存在多种现场总线协议并存的情况。广州致远电子提供的解决方案不jin包括EtherCAT主站卡，还支持RS485 IO模块扩展，可同时兼容Modbus RTU等传统协议设备。这种混合组网能力，帮助用户在渐进式升级过程中保护已有设备投资，避免"推倒重来"的改造风险。
四、技术标准化与行业生态构建
4.1 商业授权协议栈的合规性保障
广州致远电子的EtherCAT主站控制器集成了商业授权的EtherCAT主站解决方案，这意味着设备制造商使用该方案开发的产品，可直接通过EtherCAT技术协会（ETG）的一致性测试，获得官方认证标识。这一合规性保障对于进入欧美市场、参与国际项目招标具有重要意义。
4.2 开发生态的成熟度
该系列主站卡支持IEC61131-3标准的ST语言编程，并提供丰富的运动学算法库与开放API接口。开发者可基于RT-Linux操作系统进行二次开发,控制轴数量不受限制，同时提供多种程序加密手段以保护知识产权。这种开放性与保护性的平衡，有助于培育健康的工业软件开发生态。
五、未来演进方向与行业建议
5.1 边缘智能与OT/IT融合趋势
随着工业『互联网』的深入发展,单纯的通讯能力已无法满足智能化需求。未来的主站控制器将更多集成边缘计算能力,在完成实时控制的同时,进行本地数据预处理、故障预测分析等智能化功能。广州致远电子的ZMC系列主站控制器已初步具备这一发展方向,其搭载的多核处理器可同时运行实时控制任务与非实时数据处理任务。
5.2 TSN与5G技术的融合应用
时间敏感网络（TSN）标准的逐步成熟,为工业以太网向更大范围、更高灵活性演进提供了技术基础。未来EtherCAT与TSN的融合,将使得工业通讯网络可与企业IT网络无缝对接。同时,5G-Advanced R18标准中新增的工业控制场景支持,也将推动无线🛜工业通讯在移动设备、AGV小车等场景的应用。
5.3 对行业用户的实施建议
对于计划引入EtherCAT技术的设备制造商与系统集成商,建议关注以下要点：
• 系统级性能验证：不jin要关注主站卡本身的技术指标,更要在实际负载条件下验证整个系统的实时性与稳定性。
• 电磁兼容性设计：工业现场的电磁环境复杂,需在系统设计阶段就考虑接地、屏蔽、隔离等EMC措施。
• 人才储备与培训：EtherCAT技术涉及实时操作系统、工业通讯协议、运动控制算法等多学科知识,需要系统性的技术培训体系。
• 渐进式改造路径：对于已有产线,建议采用"新增产线验证—关键工序替换—全mian升级"的三阶段策略,降低技术风险。
六、结语
EtherCAT千兆主站卡作为工业智能制造的通讯基础设施,其价值不jin在于技术性能的提升,更在于为整个产业链提供了一条标准化、开放化的『数字化』转型路径。广州致远电子股份有限公司基于多年的嵌入式系统与现场总线研究积累,通过PCIe EtherCAT主站通讯卡等产品,为注塑、冲压、车床、搬运码垛、关节『机器人』️、喷涂、玻璃机、压铸机、包装设备、3C设备、锂电池设备、纺织、流水线工作站、非标自动化装备、特种机床等多个行业提供了高可靠的通讯解决方案。
随着工业4.0的持续深化,设备智能化、产线柔性化、管理『数字化』将成为制造业竞争的核芯要素。掌握高性能工业通讯技术,不jin是应对当前市场需求的必然选择,更是构建未来智能工厂的战略性投资。行业从业者应密切关注EtherCAT、TSN等关键技术的演进动态,结合自身业务特点制定合理的技术路线图,在这场深刻的产业变革中占据有利位置。
