LLJ-63FS漏电继电器 JOSEF约瑟 操作简单(漏电继电器怎样接线)
更新时间：2026-03-11 11:57:22
技术参数
额定电流：通常为5A
额定电压：AC220V或AC380V。
动作电流：30~500mA可调
动作时间：0.1~2S。
触点负载：触点切换电流一般为5A。
线圈电源：220V。
零序孔径：Φ45mm。
结构特点
检测装置：主要由零序电流互感器组成，用于检测电路中的漏电电流。当电路发生漏电时，零序电流互感器会产生感应信号。
电子线路：对感应信号进行处理，当漏电电流达到动作值时，触发可控硅导通，使小型继电器吸合。
试验回路：配备试验按钮和复位按钮，用于检测漏电继电器的保护性能。按下试验按钮时，有一电流流过互感器，相当于主线路有漏电电流，指示灯亮，出口继电器应能动作；按下复归按钮，灯灭，出口继电器返回。
出口继电器：利用常开、常闭触点控制主线路断路器或接触器断开，切除故障线路，达到保护的目的。

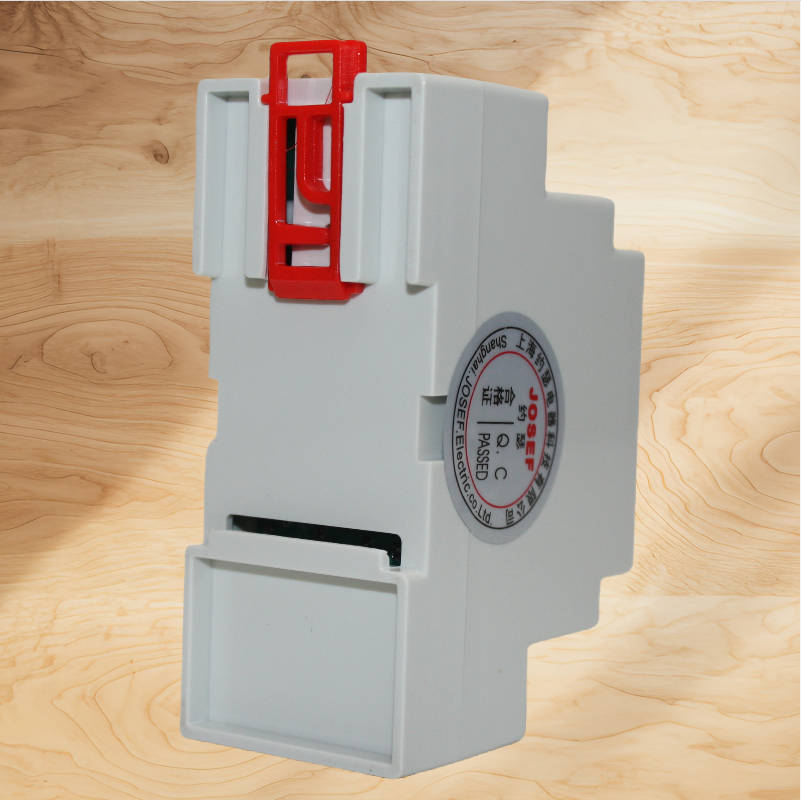

安装方式：支持柜内导轨安装或嵌入面板安装，体积小、安装使用方便。
