在电力系统运维中，输电线路的安全监测一直是个"老大难"问题。传统的人工巡检效率低、风险高，而无人机光学巡检又常被天气和光照条件所限制。如今，一种源自航天遥感的"黑科技"——机载合成孔径雷达（SAR），正在为输电线路隐患监测带来革命性的变化。
一、输电线路的"健康体检"：为什么需要SAR？
输电线路常年暴露在自然环境中，面临着多重安全隐患：
• 地表沉降：导致铁塔基础不稳
• 山体滑坡：威胁线路走廊安全
• 树木生长：可能引发短路事故
• 设备老化：影响供电可靠性
二、硬核原理：SAR如何"把脉"输电线路？
2.1 合成孔径的"虚拟大镜头"
SAR技术的核心在于"合成孔径"原理：
• 飞机在飞行过程中连续发射微波信号
• 通过信号处理技术，将多个小天线的回波"合成"成一个大天线的效果
• 实现高分辨率成像，精度可达厘米级
2.2 差分干涉测量（D-InSAR）的"毫米级尺子"
这是SAR监测地表形变的核心技术：
• 对同一区域在不同时间进行多次成像
• 通过比较相位差，精确测量地表毫米级的微小变化
• 就像用一把精密的尺子，量出铁塔基础是否发生了沉降
2.3 极化技术的"多维视角"
全极化SAR能够获取HH、HV、VV、VH四种极化信息：
• 不同地物对不同极化方式的响应不同
• 可以更准确地区分植被、建筑物、裸露地表等
• 为识别线路走廊内的安全隐患提供多维数据支持
三、实战应用：SAR技术的硬核实证
在真实的电网运维中，机载SAR巡检开始逐步替代和参与现有的电力巡检手段。
当前电力巡检的一些手段：
目前主流的电力巡检手段包括人工巡检、无人机光学巡检、直升机巡检及卫星遥感监测 等。人工巡检依赖人员实地核查，效率低且难以覆盖复杂地形；无人机光学巡检通过可见光、红外等传感器采集线路信息，但受天气和植被遮挡限制，无法穿透云雾或茂密树冠，同时为了得到高清图像，无人机都是近距离工作，范围小，效率低；直升机巡检适用于大范围快速巡查，但成本高、飞行受限；卫星遥感可监测大区域地表变化，但空间分辨率和重访周期难以满足精细化需求。

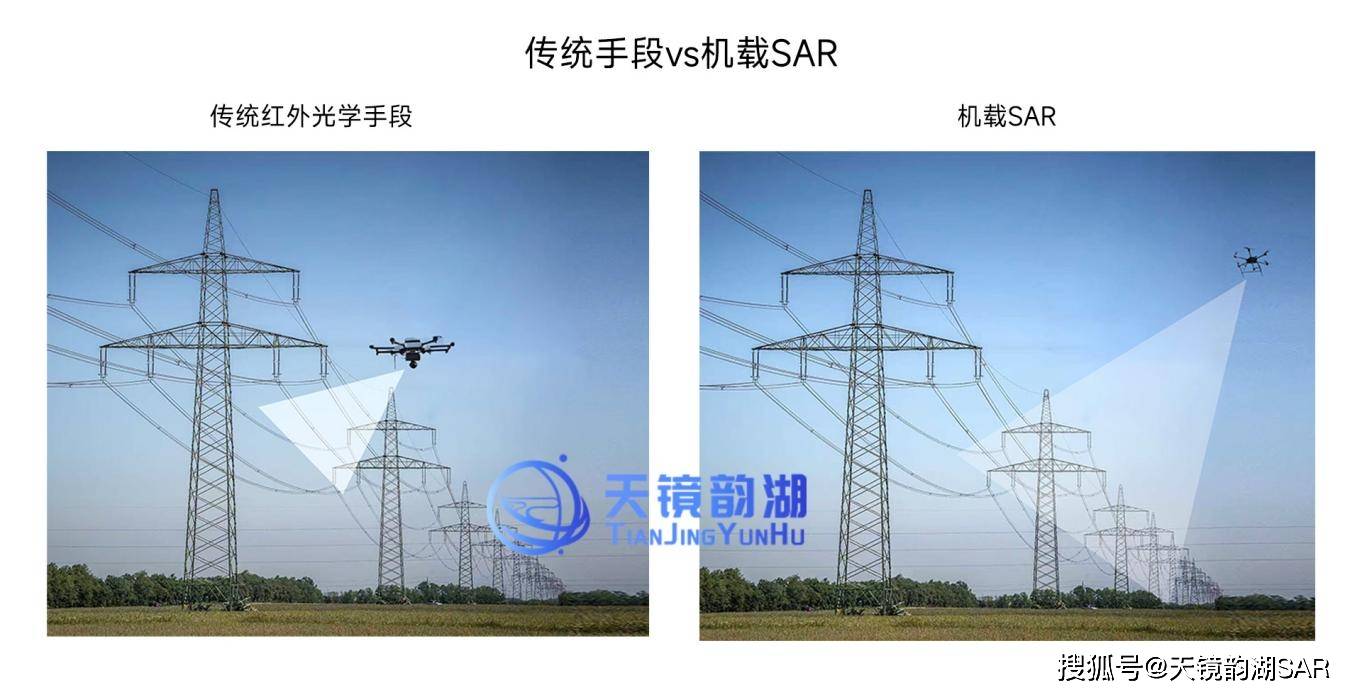

对比之下机载 SAR 的优势在哪里：
机载 SAR 以微波为探测手段，具备全天候、全天时成像能力，可穿透云雾、植被甚至浅地表，不受光照和天气条件制约。相比传统手段，它能精准捕捉毫米级地表形变、穿透茂密植被定位导线、快速识别设备微小缺陷，且覆盖范围广、数据维度丰富（如极化信息、相位信息）；同时小型无人机如科卫泰、纵横，大疆的飞行高度在300米以上，远离铁塔电线，不会损害电线，且SAR成像分辨率是不受距离影响。
3.1 地表形变监测
痛点：输电铁塔多位于地质活动频繁区，肉眼难以察觉的缓慢沉降（如每年几毫米）容易导致倒塔断线。
机载SAR的优势：机载SAR依托合成孔径雷达干涉测量（InSAR）技术，利用多时相SAR影像的相位差信息，可实现毫米级甚至亚毫米级的地表形变监测精度。
3.2 植被侵入监测
痛点：传统光学手段难以穿透茂密植被看清导线。
机载SAR的优势：机载SAR采用多极化（如全极化、双极化）微波成像技术，利用不同极化方式下植被与导线的散射特性差异，可穿透茂密树冠层，实现对导线位置和植被高度的精准反演，突破了传统光学遥感受植被遮挡和光照条件限制的瓶颈。
3.3 设备状态监测
痛点：在广袤的线路上，快速定位微小的缺失部件（如开口销、防振锤）是也是一大难题。
机载SAR的优势：机载SAR系统融合高分辨率成像（可达亚米级）与目标检测算法（如基于深度学习的YOLO、Faster R-CNN等），可对输电线路的微小部件（如开口销、防振锤、绝缘子等）进行高精度成像和特征提取。通过建立部件的特征库，再通过一系列手段，结合人工智能自动识别与分类。
四、我司的相关应用案例
我司微型SAR系统搭载多旋翼无人机，在昆山周庄、河北、北京、河南等典型电力走廊区域开展实测，采用X波段（8-12GHz）与Ka波段（26.5-40GHz）双频调频连续波雷达，支持单极化（如VV）与全极化（如HH/HV/VH/VV）成像模式。基于高分辨率SAR图像，可精准识别电力线形态变化（如弧垂偏移、断股）、电塔结构特征（塔基沉降、塔身倾斜）及周边异物侵入（如施工机械、飘挂物），为输电线路安全运维提供厘米级精度的全天候监测数据。
图2 单极化监测图结果
图3 全极化监测图结果
五、机载微型SAR系统
苏州天镜韵湖智能科技有限公司（简称：天镜韵湖）致力于成为全球领先的合成孔径雷达方案解决商，为用户提供定制化雷达设备、SAR数据采集服务、雷达数据产品。天镜韵湖凭借多年的研发经验和专业技术积累，推出了多个波段、具备多种能力的调频连续波及脉冲体制的SAR产品。目前，天镜韵湖已具备X、Ku、K、Ka、C、W、L等多个波段的覆盖，且产品系统具备单极化、全极化、条带、聚束、干涉、单脉冲搜索等模式，产品具有实时成像、GMTI、形变监测等功能。天镜韵湖SAR产品可搭载多旋翼/固定翼无人机、有人机、卫星及车载等平台。
