TRIONet3 数据采集系统(数据采集器使用说明)
更新时间：2026-03-09 15:49:18
TRIONet数据采集系统概述
结构紧凑配置灵活、内置计算机系统，可实现数据实时存储和分析、便于车/机载测试应用

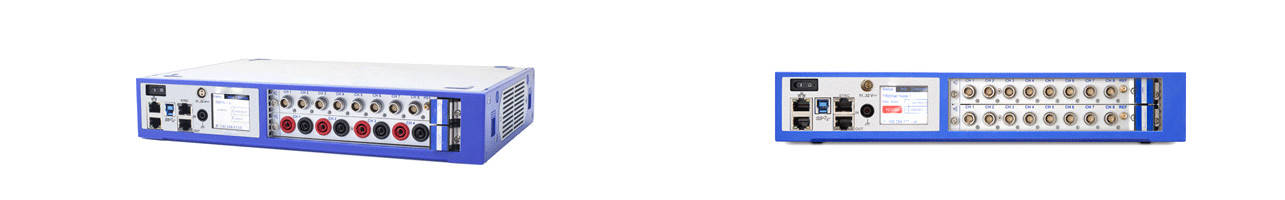

TRIONet（含 TRIONet3）是奥地利 DEWETRON（德维创）推出的模块化、高速、可分布式部署的数据采集系统（DAQ），主打高精度、多信号兼容与远距离同步采集，广泛用于航空航天、汽车、工业测试等领域。
一、核心定位与架构
- 定位：紧凑型高速前端测量系统，支持本地与分布式同步采集，可单机使用或组网扩展。
- 硬件架构：
- 主机箱：提供 2 个 TRION (3) 模块插槽，支持热插拔、用户自行更换。
- 接口：USB 3.0 + 双千兆以太网（10/100/1000BASE-TX），单机箱典型传输速率 90 MB/s，多机箱组网约 50 MB/s。
- 显示：内置『触摸屏』，用于状态监控与本地配置。
- 供电：宽压直流（9–36 VDC）或交流（100–240 VAC），可选电池包。
- 同步：支持PTP、GPS、IRIG、TRION‑SYNC‑BUS，机箱间同步距离可达100 米。
二、关键技术参数（TRIONet3）
- 通道与采样：最大16 路模拟输入，单通道最高10 MS/s采样率。
- 精度：典型测量精度 0.04%，适配高精度测试场景。
- 模块兼容性：全系列TRION (3) 高速模块，覆盖：
- 模拟：电压、电流、IEPE 振动、应变桥、RTD、热电偶、电位计。
- 数字 / 总线：计数器、编码器、CAN、ARINC等。
- 功能扩展：可配置为功率分析仪，支持电参量测量与分析。
三、软件与集成
- 标配软件：OXYGEN（DEWETRON 旗舰测量软件），提供采集、实时分析、可视化、报告生成。
- 兼容环境：支持DEWESoft 7、LabVIEW、C/C++、Python等，通过TRION API二次开发。

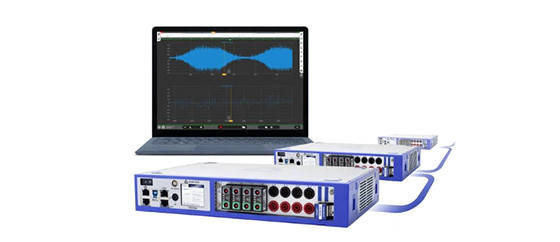

- 组网能力：多台 TRIONet 通过以太网级联，构建分布式同步采集网络，适合大型测试场景。
四、典型应用场景
- 航空航天：飞行器结构测试、发动机振动、机载系统多节点同步采集。
- 汽车测试：整车 NVH、动力总成、『新能源』汽车电性能与功率分析。
- 工业自动化：产线监测、设备故障诊断、高速瞬态信号捕捉。
- 科研与高校：材料力学、流体力学、声学等高精度实验测量。

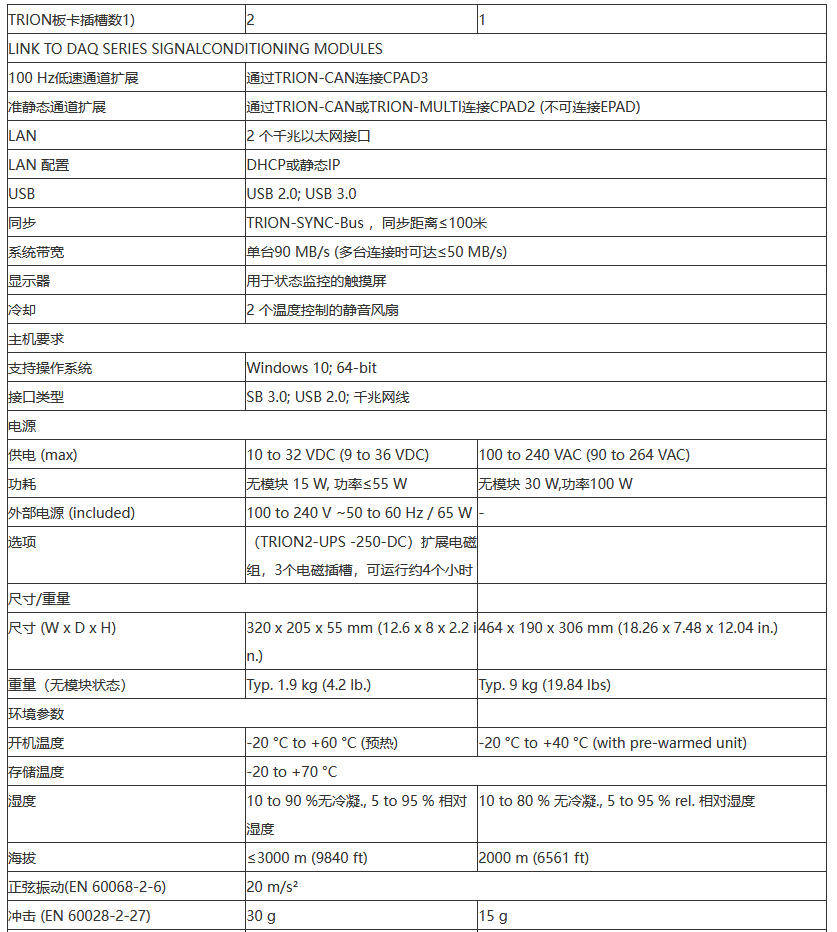

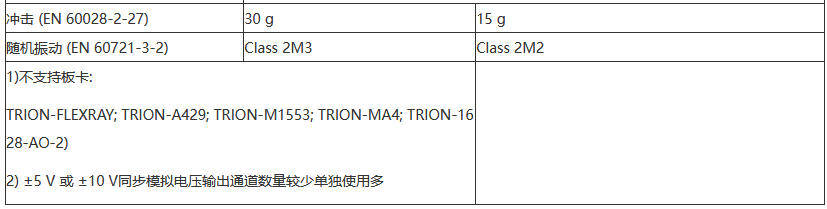

技术参数
