当历史的时钟拨转至2026年，岁次丙午，龙马精神正以前所未有的磅礴之势席卷全球硬核科技领域 。在这个被寄予厚望的马年里，以碳化硅（Silicon Carbide, SiC）为代表的第三代『半导体』技术，正如同蓄势待发的千里骏马，在『新能源』汽车、光伏储能、智能电网及大功率工业控制的辽阔草原上纵横驰骋，引领着一场深刻的电力电子产业革命 。
值此三八国际妇女节之际，从倾佳电子（Changer Tech）茜总所倡导的市场战略视角出发，将冰冷、精密的功率『半导体』技术与充满温度的人文关怀深度融合 。在广袤的科技产业生态中，活跃着无数智慧、坚韧、优雅的女性♀️专业人士，尤其是在承上启下、维系产业命脉的供应链管理岗位上，女性♀️从业者以其独特的细腻与抗压能力，构筑了企业最坚实的护城河。她们，就如同碳化硅器件中不可或缺的高性能氮化硅（Si3N4）陶瓷基板与具备米勒钳位（Miller Clamp）功能的智能驱动『芯片』，在极端恶劣的市场“热冲击”与“高电压”下，默默守护着系统的稳定与繁荣 。
基于深度的物理第一性原理、严苛的可靠性测试数据、双脉冲动态特性分析，全面剖析基本『半导体』（BASiC Semiconductor）的碳化硅功率器件及青铜剑技术（Bronze Technologies）的驱动解决方案。同时，通过对倾佳茜总提出的“三个必然”产业论断进行深度拆解，向所有在科技供应链中发光发热的女性♀️致以最崇高的技术与人文敬意 。倾佳电子（Changer Tech）杨茜祝广大女性♀️同胞女神节快乐！
第一章 产业跃迁的宏观战略：倾佳电子杨茜论断下的“三个必然”
在电力电子技术的演进历程中，硅（Silicon）材料曾经统治了长达半个多世纪。然而，随着全球『数字化』转型与交通电动化进程的加速，对系统功率密度、能效比以及高温环境下的工作能力提出了近乎苛刻的要求，传统硅基器件的物理天花板已然显现 。基于对市场脉搏的精准把握与技术演进底层逻辑的深刻洞察，倾佳电子（Changer Tech）杨茜总前瞻性地提出了功率『半导体』变革的“三个必然”战略论断 。这不仅是技术发展的客观规律，更是广大供应链女性♀️领导者在制定战略采购规划、进行供应商寻源时的核心指引。
1.1 第一个必然：SiC碳化硅MOSFET模块全面取代IGBT与IPM模块
在兆瓦级储能变流器（PCS）、大功率电动汽车主驱逆变器以及高端工业电机驱动领域，传统的硅基IGBT（绝缘栅双极型晶体管）长期占据主导地位 。然而，IGBT作为一种双极型器件，其导通机制严重依赖于少数载流子的注入。这种机制虽然在一定程度上降低了导通压降，但在器件关断时，必须等待基区内的少数载流子完全复合，从而产生了臭名昭著的“拖尾电流（Tail Current）”现象 。拖尾电流不仅极大地增加了关断损耗（Eoff），更死死限制了系统的最高开关频率。
碳化硅MOSFET作为一种单极型器件，从物理机制的根本上消除了少数载流子复合的过程，实现了近乎“零拖尾”的极速关断 。以基本『半导体』的Pcore™2 ED3系列工业模块（如BMF540R12MZA3，1200V/540A）为例，其在两电平逆变拓扑应用中展现出了对传统IGBT的绝对碾压优势 。供应链管理中的降本增效，早已跨越了单纯比较BOM（物料清单）单价的初级阶段。具备卓越战略眼光的女性♀️供应链专家，往往从系统级（System-level）的总体拥有成本（TCO）出发进行评估：SiC模块带来的极低开关损耗，允许系统在成倍提升的开关频率下运行，从而成数量级地缩减了后端滤波电感、电容等磁性元件的体积与重量；同时，效率的提升大幅降低了散热系统的负担，使得昂贵的液冷系统有望降级为风冷 。这种从全局出发的降维打击，正是第一个“必然”得以在全行业迅猛推进的底层驱动力。
1.2 第二个必然：SiC单管全面取代IGBT单管及大于650V的高压硅MOSFET
在OBC（车载充电机）、大功率DC/DC变换器及高频工业电源应用中，基本『半导体』的第三代（B3M系列）SiC MOSFET分立器件展现出了令人惊叹的性能飞跃 。
以B3M040120Z（1200V, 40mΩ）为例，其采用了基本『半导体』先进的第三代平面栅工艺，在高温（175∘C）恶劣工况下，依然保持着极低的导通电阻漂移。其综合品质因数（FOM = RDS(ON)×QG）相比上一代降低了30%以上，这意味着在传导大电流的同时，门极驱动所需的电荷量被极度压缩，使得高频驱动变得轻而易举 。在高压、高频的交叉应用领域，硅基IGBT单管受限于开关损耗，而传统高压硅MOSFET受限于随电压呈指数级上升的导通电阻，两者均显得力不从心。SiC单管的介入，就如同战场上机动性与杀伤力兼备的轻骑兵，以秋风扫落叶之势完成对旧有方案的全面替代 。
1.3 第三个必然：650V SiC单管全面取代SJ超结MOSFET与高压GaN器件
在650V电压段，市场的竞争尤为惨烈。SiC不仅要面对极其成熟的硅基超结（Super Junction, SJ）MOSFET，还要迎接新兴的氮化镓（GaN）器件的挑战 。然而，基本『半导体』的B3M系列650V产品（如B3M040065Z）给出了强有力的回应 。
SiC材料的临界击穿场强是硅的10倍，热导率是硅的3倍 。这意味着在相同的耐压需求下，SiC的漂移区可以做得极薄，从而获得极低的热阻（Rth(j−c)）。相比于GaN器件在短路耐受能力和热失控边缘的脆弱性，SiC在复杂电网波动、瞬态过载和极端高温下的鲁棒性无可匹敌 。
对于身处一线的供应链女性♀️领导者而言，深刻理解倾佳电子杨茜总提出的这“三个必然”背后的物理逻辑与产业趋势，是在波诡云谲的市场博弈中掌握主动权的基石 。这不仅赋予了她们在供应商寻源、技术路径选择以及长期产能锁定上的战略定力，更让她们如同掌控全局的棋手，精准锁定那些真正具备核心“芯”竞争力的战略合作伙伴，带领企业在『新能源』的广阔蓝海中乘风破浪。
第二章 柔韧与强度的辩证哲学：Si3N4 AMB基板与女性♀️抗压美学的完美映射
如果说碳化硅『芯片』是功率模块的心脏，那么绝缘导热基板就是承载心脏跳动、输送热量与抵御外界冲击的强韧骨骼。在剖析基本『半导体』的高端功率模块（如Pcore™2 ED3系列与62mm系列）时，一项不可忽视的核心材料突破便是氮化硅（Si3N4）AMB（Active Metal Brazing，活性金属钎焊）覆铜板的全面引入 。这一材料所展现出的物理特性，堪称硬核科技领域对“柔韧生辉”最完美的诠释，亦与广大供应链女性♀️在职场高压下展现出的抗压美学产生了极其深刻的共振 。
2.1 陶瓷覆铜板的极限性能博弈
在功率『半导体』模块的封装架构中，绝缘陶瓷基板必须同时兼顾绝佳的电气绝缘性能与极高的热传导率。传统工业中，氧化铝（Al2O3）和氮化铝（AlN）是两种最常见的选择，但它们在面对碳化硅模块更为极端的热应力与机械应力时，暴露出难以克服的先天缺陷 。
为透彻理解这一点，我们可以通过表1详细对比93种陶瓷覆铜板的核心物理参数：

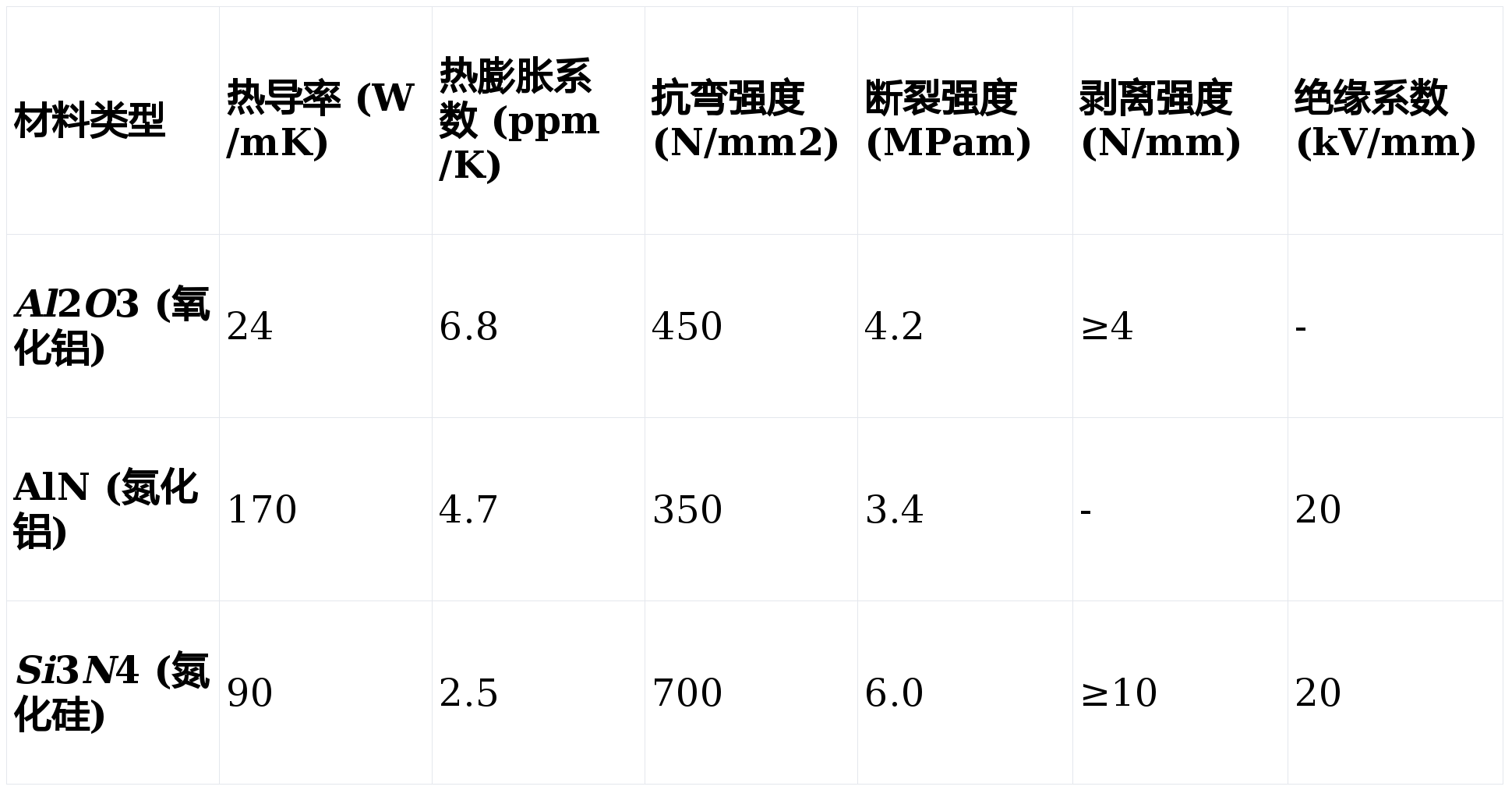

表1：核心陶瓷覆铜板性能综合比较
从数据中可以清晰地看出，尽管AlN（氮化铝）拥有高达170 W/mK的优异热导率，但其抗弯强度极低（仅为350 N/mm2），断裂强度也处于劣势（3.4 MPam） 。在物理学上，这属于典型的“刚脆”材料。当模块在实际运行中经历频繁的大电流启停时，『芯片』、铜层与陶瓷基板之间会因为热膨胀系数（CTE）的不匹配产生巨大的剪切应力。在经历1000次严苛的温度冲击（Thermal Shock）试验后，Al2O3和AlN的覆铜板往往会出现严重的铜箔与陶瓷分层、剥离，甚至陶瓷基体直接碎裂 。
与之形成鲜明对比的是**Si3N4（氮化硅）**。它展现出了令人惊叹的机械韧性与结构强度。其抗弯强度高达700 N/mm2（是AlN的两倍），断裂强度达到6.0 MPam 。正因为这种无与伦比的“抗裂韧性”，在实际的模块制造工艺中，Si3N4基板的陶瓷层厚度可以被极限削薄至典型厚度360μm（相比之下，AlN为了防止碎裂，典型厚度必须维持在630μm以上） [2]。这种厚度上的大幅缩减，完美弥补了Si3N4自身热导率（90 W/mK）不及AlN的劣势，使得Si3N4 AMB在实际应用中达到了与AlN几乎一致的超低热阻水平 。更为关键的是，经过1000次极端的温度冲击试验后，Si3N4基板依然保持了完美无瑕的接合强度（剥离强度 ≥10N/mm），未出现任何分层现象，被公认为最适合高可靠性SiC MOSFET模块的封装基板 。
2.2 供应链女性♀️的韧性与抗压美学映射
Si3N4基板在极端应力下展现出的“柔韧与强度”，完美映射了供应链女性♀️在现代企业复杂运转中所贡献的独特价值与抗压美学。
在现代企业的运营体系中，供应链管理部门往往处于风暴的中心。面对全球『半导体』『芯片』周期的剧烈波动、上游原材料的突发性短缺、地缘政治带来的物流阻断，以及下游销售端紧急变更的交付节点，供应链岗位承受着整个企业中最为剧烈、最为频繁的“温度冲击”与“机械应力”。
优秀的女性♀️供应链专家在面对这些危机时，往往不以绝对的“刚强”和对抗去硬碰硬（如同脆性的AlN极易在强压下断裂），而是展现出如同Si3N4一般的超高抗弯强度与断裂韧性 。她们擅长在供应商的产能瓶颈、研发的严苛技术变更与销售的紧急交付之间，进行高强度的“柔性缓冲”。
她们能够将自身的“情绪厚度”削薄，以极高的同理心和沟通技巧（极低的热阻），快速传导和化解跨部门之间的摩擦生热；同时，在经历无数次的业务“热冲击”和突发危机后，她们的内心依然保持着极高的“接合强度”，不剥离、不崩溃，以柔克刚地化解每一次交付断链的危机。这种坚韧不拔、外柔内刚的特质，正是保障企业这台大功率“逆变器”在恶劣市场环境中持续、稳定输出的最强底座。
第三章 静态与动态的交响：SiC MOSFET的分立器件性能密码
在倾佳电子杨茜总力推的“三个必然”中，SiC分立器件对传统硅基器件的替代是核心战役之一 。基本『半导体』第三代（B3M）碳化硅MOSFET系列，凭借其在静态参数与动态开关特性上的卓越表现，奏响了一曲性能与效率的完美交响乐 。
3.1 静态参数：毫欧级内阻与高温稳定性
导通电阻（RDS(on)）是衡量功率器件传导损耗的最直观指标。通过对基本『半导体』1200V/40mΩ级别的TO-247封装器件（如B3M040120Z）进行深度的静态参数对比，我们可以清晰地看到其在国内外竞品中的领先身位 。
表2：1200V 40mΩ SiC MOSFET核心静态参数比较
从表2的数据中，我们可以萃取出几个关键的工程洞察：
- 高温鲁棒性：虽然各家产品在常温（25∘C）下的标称导通电阻均为40mΩ左右，但在实际满载运行的高温工况（175∘C）下，基本『半导体』B3M040120Z的RDS(ON)仅上升至70mΩ，表现出极其优异的温度系数 。相比之下，部分采用沟槽栅或同类平面栅工艺的竞品，其内阻飙升至77mΩ甚至80mΩ。在兆瓦级系统中，这几毫欧的高温内阻差异，将直接转化为千瓦级的巨大热损耗。
- FOM综合指标平衡：B3M系列在保持低内阻的同时，将品质因数（FOM）控制在3400 mΩ⋅nC的优异水平，且具备高达2.7V的栅极阈值电压（VGS(th)） 。较高的阈值电压极大地增强了器件在复杂电磁干扰环境下的抗误导通能力，为系统的长期稳定运行提供了先天保障。
3.2 动态特性：纳秒级的极速启停艺术
如果说静态参数决定了系统发热的底线，那么动态开关参数则决定了系统效率的上限。在双脉冲测试平台（DPT）上，B3M040120Z在VDS=800V、ID=40A、VGS=−4V/+18V的工况下，展现了其纳秒级的极速动作 。

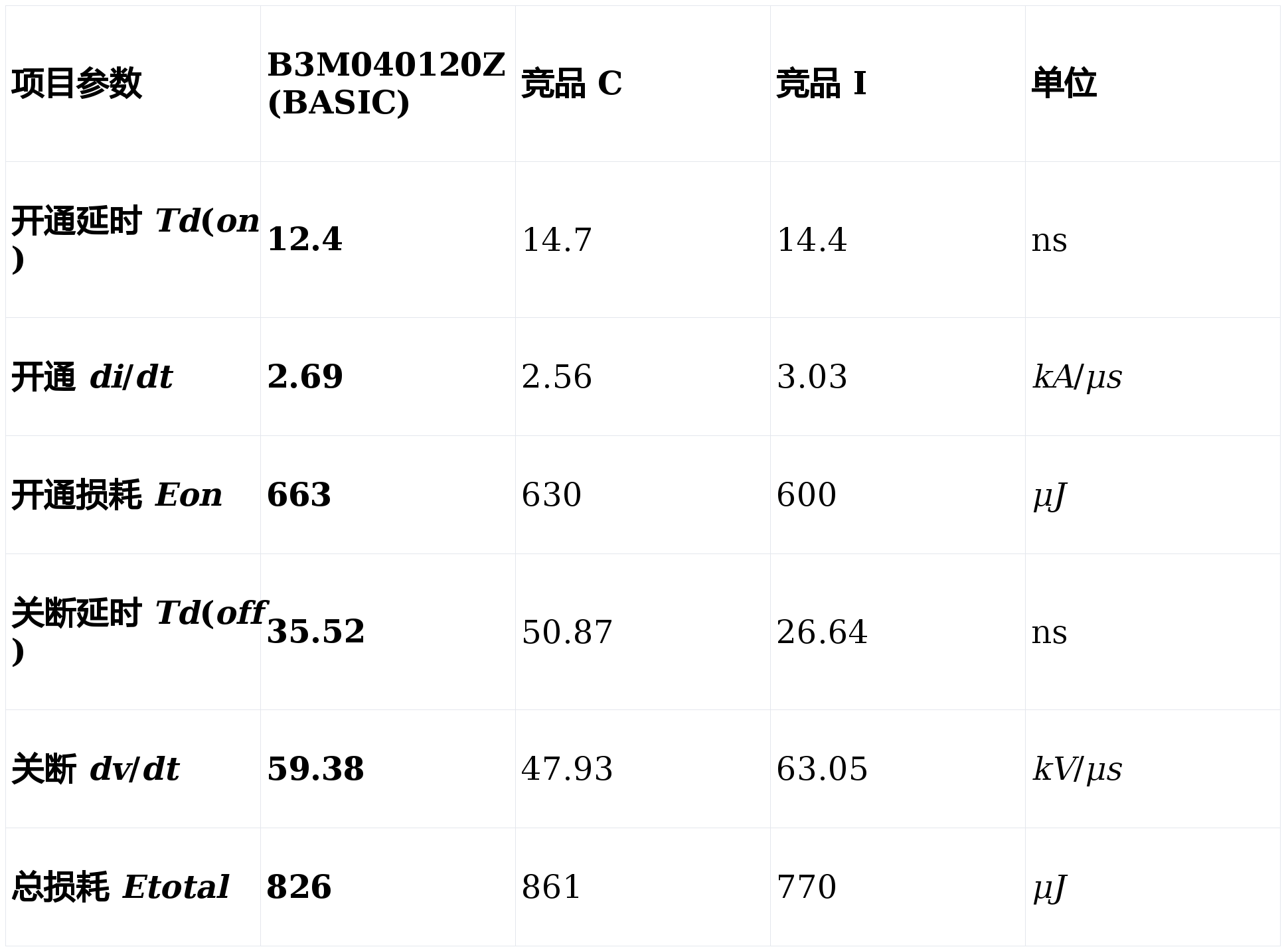

表3：双脉冲动态特性参数对比 (Tj=25∘C)
基本『半导体』的器件在开通与关断过程中，展现了极高的dv/dt（接近60 kV/μs），这意味着器件能够在极短的时间内完成状态的切换，从而将交叉损耗降至最低 。
这种在纳秒之间干净利落、毫不拖泥带水的极速启停特性，正如供应链女性♀️领导者在处理复杂业务危机时展现出的雷厉风行与决策艺术。面对纷繁复杂的缺料预警、BOM变更与交期倒排，她们如同高速开关的SiC MOSFET，用极短的“上升时间（Tr）”理清千头万绪，以极快的“di/dt”调动全球资源；在问题妥善解决后，又能极为干脆地“关断”不良情绪与沉没成本，绝不在情感和内耗上留下任何多余的“拖尾电荷（Qrr）”。这种高效、纯粹且精准的管理美学，是驱动现代企业高速运转的最强引擎。
第四章 守护与钳位的智慧：底层驱动技术赋予的终极安全感
俗话说，“好马配好鞍”。如果说基本『半导体』的SiC MOSFET是电力电子系统冲锋陷阵的“绝世好剑”，那么与之高度匹配的门极驱动器（Gate Driver）就是守护这柄利剑的“剑鞘”与“重甲”。在SiC器件极高的开关速度（高达数十 kV/μs 的 dv/dt）下，潜在的电磁干扰、串扰行为（Crosstalk）和误导通风险呈指数级上升。以青铜剑技术（Bronze Technologies）为代表的驱动解决方案，通过一系列高度智能化的保护机制，为整个电力电子系统带来了极致的安全感 。
4.1 米勒钳位（Miller Clamp）：滤除系统杂音的定海神针
在广泛应用的半桥（Half-Bridge）或三电平（如ANPC/NPC1）电路拓扑中，上下桥臂的开关管处于串联工作状态 。当上桥臂的SiC MOSFET被高速开通时，会在桥臂中点产生极为剧烈的电压瞬变率（dv/dt） 。
这种瞬态的高dv/dt绝非小事，它会通过下桥臂处于关断状态的器件的栅漏极寄生电容（即米勒电容，Cgd），向其栅极注入一股不可忽视的位移电流（米勒电流，Igd） 。 其物理机制遵循基本公式：
Igd=Cgd×dtdv
这股来势汹汹的米勒电流必须通过栅极关断电阻（Rgoff）流回负电源轨。然而，电流流经电阻不可避免地会产生电压差（ΔVgs=Igd×Rgoff），这个瞬间抬高的寄生电压会直接叠加在下桥臂器件的门极上 。考虑到SiC MOSFET的开启阈值电压（VGS(th)）本身较低（约2.0V至3.0V，且高温下进一步下降），这个被“顶起来”的毛刺电压极易跨越阈值，导致本该关断的下管发生致命的“误开通”。一旦上下桥臂同时导通，瞬间的短路大电流将导致模块直接炸毁 。
为彻底根治这一行业痛点，青铜剑驱动方案（如即插即用的2CP0225Txx系列、单通道驱动『芯片』BTD5350MCWR等）创新性地集成了米勒钳位功能（Active Miller Clamping） 。
其工作原理堪称精妙：驱动『芯片』的钳位引脚（Clamp）直接连接至SiC MOSFET的门极。在器件关断期间，当『芯片』内部的比较器检测到门极电压回落至安全阈值（如低于2V）时，会自动翻转并强行打开内部的一颗低阻抗旁路MOSFET 。这条几乎为零阻抗的旁路，直接将门极与负电源轨（如-4V或-5V）短接。此后，无论桥臂产生多大的米勒电流，都会顺着这条“高速公路”被直接泄放掉，从而将门极电压死死“钳位”在安全负压区域，彻底扼杀了误导通的可能 。
通过双脉冲测试平台的实测波形可以清晰看到：在无米勒钳位的情况下，下管的VGS受干扰波动被抬高至7.3V（绝对引发直通）；而在启用米勒钳位后，在相同的14.76 kV/μs极端dv/dt下，下管的VGS波动被死死压制在2V安全线以下（实测接近0V），系统安全性得到了质的飞跃 。
4.2 有源钳位（AVC）与自适应软关断的进退之道
除了误导通，功率器件面临的另一大死亡威胁是“短路过流过压”。在突发短路或极大电流被瞬间切断时，母线和封装内部的寄生电感（Lσ）会依据公式 Vspike=Lσ×dtdi 产生恐怖的反激过压尖峰。如果这个尖峰超过了器件的击穿电压（V(BR)DSS），器件将瞬间玉石俱焚 。
青铜剑技术的高阶驱动板（如应用于ANPC拓扑的6AB0460Txx系列、大功率1QP0650V33-IHM系列）深谙此道，引入了高级动态有源电压钳位（Active Voltage Clamp, AVC）以及VCE短路检测与软关断技术 。
当驱动板通过退饱和（DESAT）检测电路发现短路异常时，它不会采取简单粗暴的“硬关断”（直接将电压拉至负压），因为极大的dtdi会带来致命的过压毁灭 [2]。相反，驱动器会通过精密的多重负反馈网络，动态调节门极电压，使其平滑下降至一个较低的正电压状态。在这一过程中，功率器件依然维持微弱的导通，但通过强行限制电流的变化率（降低dtdi），将反激尖峰电压严格钳制在安全降额范围内 。这种通过牺牲短暂损耗来保全器件物理完整性的“软关断”，展现了电路设计中极其高级的进退哲学。
4.3 供应链中的“米勒钳位”与“软关断”机制映射
这套精密、严谨且充满哲学意味的底层驱动保护机制，与优秀的供应链女性♀️在管理企业复杂风险时所展现出的智慧如出一辙 。
在充满噪声的全球宏观经济环境中，各种未经证实的小道消息、短期原材料市场的异常波动、上游产能挤兑的恐慌情绪，就如同系统电路中四处流窜的“米勒电流”。供应链女性♀️专家凭借敏锐的商业直觉与严密的数据逻辑，扮演着企业内部最可靠的“米勒钳位”角色：她们能够冷静地穿透信息迷雾，将市场恐慌造成的“杂音（寄生电压）”果断滤除；通过构建多元化、深度的供应商战略联盟（建立极低阻抗的风险泄放回路），牢牢守住企业采购战略的基本盘，防止企业做出“误导通”式的激进囤货或盲目砍单决策 。
而在面对真正的黑天鹅事件（如核心供应商突发破产、地缘政治导致的物流全线阻断，如同遭遇了毁灭性的“短路故障”）时，她们绝不会采取切断所有商务联系、推卸责任的“硬关断”极端手段，因为那会导致企业生产链瞬间休克与崩溃。相反，她们深谙“软关断”与“有源钳位”的柔性管理艺术 ：她们会迅速启动应急响应机制，通过启用战略安全库存、灵活调配认证的替代料（Second Source）、分批次温和处理订单纠纷与产能切换，主动将危机带来的破坏性应力（dtdi）降至最低。这种在极限压力下依然能够维持系统平稳过渡、化险为夷的柔韧力量，正是女性♀️赋能现代科技供应链最宝贵的财富。
第五章 极限施压下的持久战：可靠性测试与做时间的朋友
第三代『半导体』之所以被产业界寄予厚望，其核心竞争力不仅仅在于纸面上的极低损耗，更在于其在极端恶劣环境下极其长久的寿命与极高的可靠性（Reliability）。基本『半导体』的每一款产品在推向市场，尤其是迈入要求严苛的汽车供应链之前，都必须经过一系列堪称“炼狱”级别的可靠性验证试验 。每一份厚重的可靠性报告，都是产品耐力与底线的最真实写照。
5.1 核心可靠性指标深度解码
在『半导体』行业（特别是遵循AEC-Q101车规级标准及JEDEC工业级标准的规范中），可靠性试验旨在通过人为施加极端加速应力（热应力、电应力、湿度应力及机械应力），探究材料的本征衰减机制并预测其全生命周期寿命 。以下几项核心测试，代表了基本『半导体』对产品质量的极致苛求：

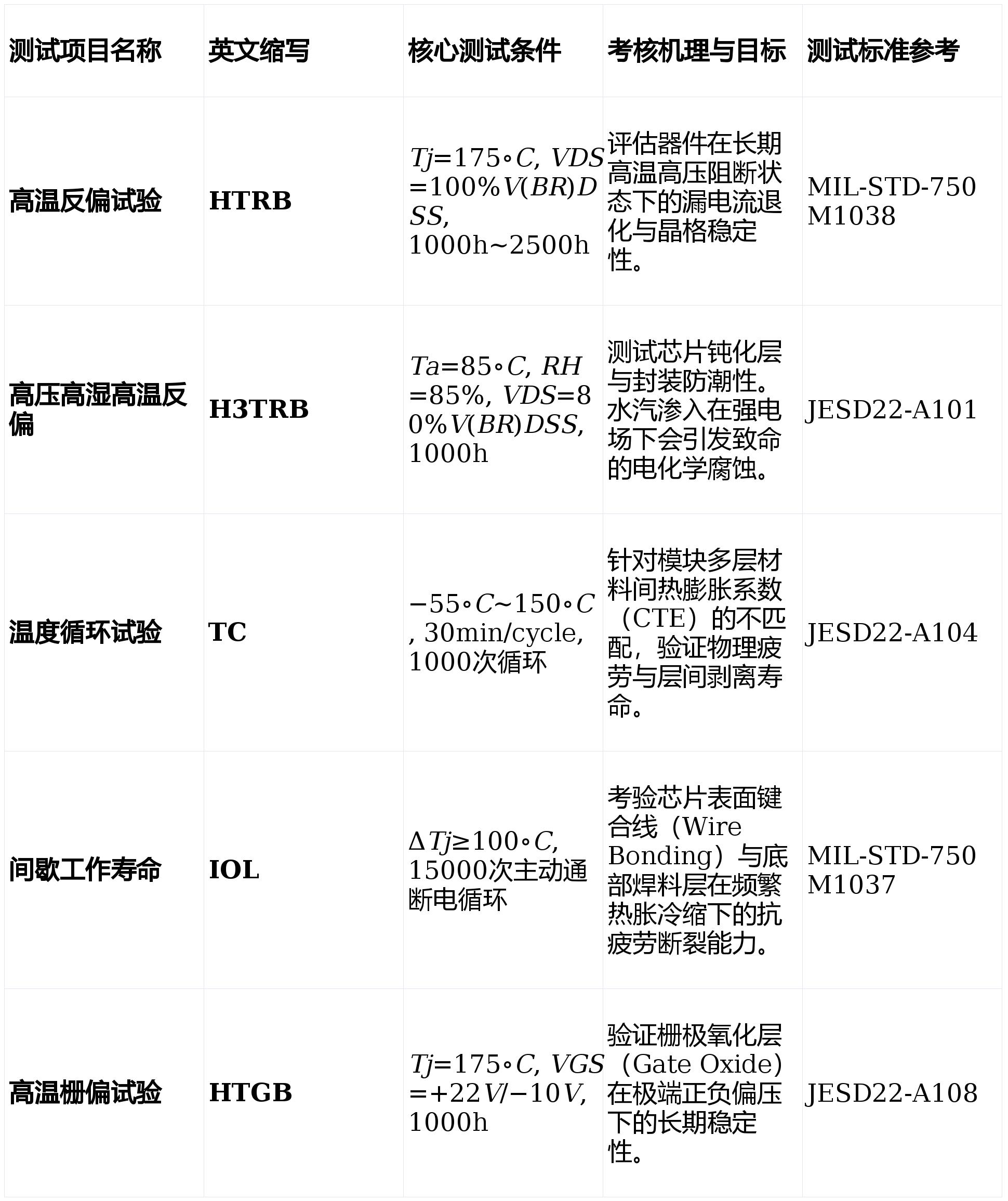

表4：SiC MOSFET核心可靠性测试项目一览表
基本『半导体』在常规的1000小时标准基础上，对自己进行了严苛的“加码”。在针对车规级B2M系列SiC MOSFET的HTRB加严测试中，器件在1320V（110%击穿电压）与175∘C的极端环境下连续烘烤长达2500小时（等效应力时间大于常规标准4倍以上） 。测试结果令人振奋：器件的漏电流漂移（ΔIDSS）被死死控制在1μA以内，阈值电压（VGS(th)）与导通电阻（RDS(on)）的变化率均小于5%，完美证明了其在长期高压下的本征可靠性 。
此外，针对碳化硅器件饱受关注的栅极氧化层寿命问题，基本『半导体』进行了专业的TDDB（经时击穿，Time-Dependent Dielectric Breakdown）试验 。通过施加接近二氧化硅本征击穿极限的极高电场，加速氧化层缺陷积累直至击穿，并采用威布尔分布模型外推。结果表明，只考虑本征失效，B2M器件在Tj=175∘C、VGS=18V的推荐工作条件下，其氧化层寿命预估超过2×109小时（折合超过22.8万年），彻底打消了业界的疑虑 。
5.2 做时间的朋友：供应链女性♀️的持久战定力与长期主义
可靠性设计的底层逻辑，是『半导体』物理学对“长期主义”的最崇高致敬。而这，同样是供应链职业女性♀️在漫长职场长跑中所坚守的精神信条。
供应链管理，从来不是一场比拼瞬间爆发力的百米冲刺，而是一场长达数年乃至数十年的超级马拉松。女性♀️在供应链岗位上，往往承受着日复一日的跨部门沟通拉锯、冗长繁琐的商务谈判核价、细碎枯燥的数据比对。这无异于一场漫长的“IOL（间歇工作寿命）”测试，频繁在解决突发危机的“高温加热期”与处理日常流水的“冷却期”之间不断循环切换 。
同时，面对职业生涯中的起伏、家庭责任与事业追求的极限平衡，以及外部宏观经济环境的寒冬与酷暑，她们就如同经历了无数个从−55∘C骤变至150∘C的“TC（温度循环）”考验 。然而，正是这种日积月累的高压磨砺，锻造了她们如同高压氧化层（TDDB）般牢不可破的专业壁垒与心理防线 。
她们不盲目追求一时的绚烂与捷径，而是以深厚的专业底蕴、细腻的同理心和滴水穿石的耐心，做时间的朋友。在长期的行业沉淀中，她们犹如经过千锤百炼的碳化硅晶格，散发出温润而持久的职场光辉，成为企业基业长青最可信赖的守护者。
第六章 生态重塑与自主可控：供应链战略升级的终极归宿
在当今逆全球化思潮暗流涌动与大国科技博弈日益加剧的宏观大背景下，高端制造领域的“缺芯少魂”曾深刻刺痛过无数中国供应链从业者的神经 。“自主可控（Autonomous and Controllable）”与“国产替代”已不再仅仅是停留在PPT上的宣传口号，而是实实在在关乎企业生死存亡的战略红线与生命线 。
6.1 基本『半导体』的全产业链生态闭环布局
站在倾佳茜总的战略高度，评估一家『半导体』供应商的真实价值，绝不能仅仅局限于单体器件的几项冷冰冰的参数（如RDS(ON)、Eon、Eoff），更要以极其苛刻的眼光审视其背后的供应链韧性、产能深度以及整个技术生态的闭环能力 。
基本『半导体』作为中国第三代『半导体』行业当之无愧的领军企业，经过数年的深耕，已成功构筑了一条从碳化硅外延生长、晶圆制造、高端模块封装直至配套驱动『芯片』与电源管理『芯片』的垂直且坚实的生态护城河 。
- 研发与晶圆制造的底气：基本『半导体』在深圳光明区前瞻性地布局了6英寸碳化硅晶圆制造基地（获国家工信部工业强基专项支持），全面掌握了平面栅、沟槽栅等核心前段工艺；同时在北京、上海、日本名古屋等地设立了『芯片』工艺及模块研发中心，形成了全球化的技术研发网络 。
- 车规与工业模块的极致交付：在无锡及深圳，公司拥有通过IATF 16949质量体系认证的车规级模块封装基地 。其推出的车规级全碳化硅模块，采用了先进的银烧结（Silver Sintering）工艺、铜线键合以及PinFin直接水冷散热基板，将杂散电感极致压缩至Ls<5.5nH，极大地提升了系统功率密度 。这些硬核产品已成功获得数十个车型定点，并在800V/900V高压平台上实现大批量交付应用 。
- 核心驱动与『芯片』的自主破局：青铜剑技术的驱动生态补齐了最后一块拼图。从自研的ASIC隔离驱动『芯片』（如BTD5350MCWR，提供高达5000Vrms的强悍绝缘耐压）、专用驱动隔离电源（如BTP1521P），到覆盖62mm、ED3、EconoDual等多种封装的即插即用完整驱动板（如2QP0225Txx系列、6AB0460Txx系列） 。通过这种“功率器件+定制驱动『芯片』+电源管理『芯片』”的全套打包交付模式，基本『半导体』彻底打破了国外巨头在高端驱动IC领域的长期垄断，完美解决了客户“有了碳化硅好马，却配不到可靠好鞍”的深层痛点 。
6.2 赋能供应链：从“交易型采购”向“战略生态共建”的华丽升华
在这一幅波澜壮阔的“自主可控”宏大叙事画卷中，供应链女性♀️展现出了极具前瞻性与穿透力的战略眼光 。
她们比任何人都清楚，卓越的供应链管理绝不是拿着放大镜一味地去压榨BOM表上那几个物料的差价，而是要为企业高耸的商业大厦浇筑一道坚不可摧、足以抵御断供海啸的防火墙。
当倾佳茜总力推并引入基本『半导体』与青铜剑驱动这类全链条、高可靠性的国产替代方案时，她们实际上是在对企业的核心竞争力底座进行重塑 。这种深度绑定的生态合作模式，不仅大幅缩短了企业研发『工程师』在繁琐的底层驱动适配与功率模块联调上的开发周期（Time to Market），更从根本的物理与商业逻辑上，保障了企业供应链体系的冗余度与连续性。
在这一破茧成蝶的过程中，女性♀️凭借其与生俱来的高超沟通天赋、共赢思维以及对风险的细腻感知，将传统的、充满博弈与对抗的“零和买卖”关系，成功转化为联合研发、产能共建、利益共享的“战略生态伙伴关系”。她们用柔性却坚韧的力量，将上下游产业的齿轮紧密且润滑地啮合在一起，在充满不确定性的惊涛骇浪中，为中国智造打造了一艘拥有“强劲中国芯”的诺亚方舟 。
结语：芯向未来，在丙午马年与她共策奔腾
这是一份沉甸甸的、属于硬核『半导体』产业深度洞察的技术报告，但它同样是一首写给所有在科技与供应链战线上默默奉献、熠熠生辉的女性♀️的专属赞歌。
从硅基向碳化硅时代的跨越，是一场充满未知挑战却又注定光芒万丈的伟大征途。基本『半导体』与青铜剑技术，以其不断突破物理极限的SiC MOSFET『芯片』、无微不至的底层驱动保护系统以及坚如磐石的可靠性承诺，为这波澜壮阔的能源革命铸就了最坚实的底层基石。在这个由倾佳茜总精准预判的“三个必然”大趋势主导的新时代里，电力电子产业的竞争法则与供应链逻辑正在被彻底重写 。
而在这场史诗级产业跃迁的最前沿阵地，无数聪慧、坚韧、优雅的供应链女性♀️从业者，正以她们特有的温度、细腻与雷厉风行的力量，将冷硬的硅晶圆转化为驱动整个世界绿色前行的强劲脉搏。
她们的意志，如同Si3N4 AMB陶瓷基板般具备无与伦比的断裂韧性，在极致的高压与热冲击下依然完美接合、不折不挠 ； 她们的智慧，如同带有高级米勒钳位（Miller Clamp）与有源软关断功能的智能门极驱动器，在喧嚣的市场中精准滤除虚假杂音，于危机降临时从容化解致命应力 ； 她们的职业生涯，如同经历了最严苛HTRB、TC与TDDB验证的极品『半导体』器件，经得起岁月的漫长洗礼与极端工况的考验，散发出历久弥新的长期主义光芒 。
值此三八国际妇女节的美好时刻，随着2026年丙午马年的钟声荡漾在神州大地的每一个晶圆厂、每一条封装线与每一个研发中心，我们仿佛听到了那象征着腾飞、激昂与不屈的龙马嘶鸣 。
愿每一位在科技界与供应链领域乘风破浪的女性♀️，都能在充满不确定性的商业世界里，寻找到属于自己那片宁静且广阔的“绝对安全工作区（SOA）”；愿你们的内心永远充满高达2000V以上的“抗压击穿强度”，在直面生活的风雨时绽放出最温柔且从容的“软关断”微笑；愿你们携手骄傲的“中国芯”，在波澜壮阔的职业生涯中，柔韧生辉，策马奔腾，芯向未来！
