约瑟电器 JELR-120F漏电继电器 380V 120A 30-500mm 绝缘耐压水平高(约瑟百科)
更新时间：2026-03-06 11:42:11
系列型号：
JELR-15FG漏电继电器；JELR-25FG漏电继电器；
JELR-32FG漏电继电器；JELR-63FG漏电继电器；
JELR-100FG漏电继电器;JELR-120FG漏电继电器；
JELR-160FG漏电继电器；JELR-200FG漏电继电器;
JELR-250FG漏电继电器;JELR-320FG漏电继电器;
JELR-400FG漏电继电器;JELR-630FG漏电继电器;
JELR-800FG漏电继电器;JELR-1000FG漏电继电器;
JELR-1500FG漏电继电器;JELR-2000FG漏电继电器;
一、核心参数
- 额定电流：120A，适用于中等规模的电力线路保护。
- 漏电动作电流范围：30-500mA（可调），用户可根据实际需求灵活设定保护阈值。

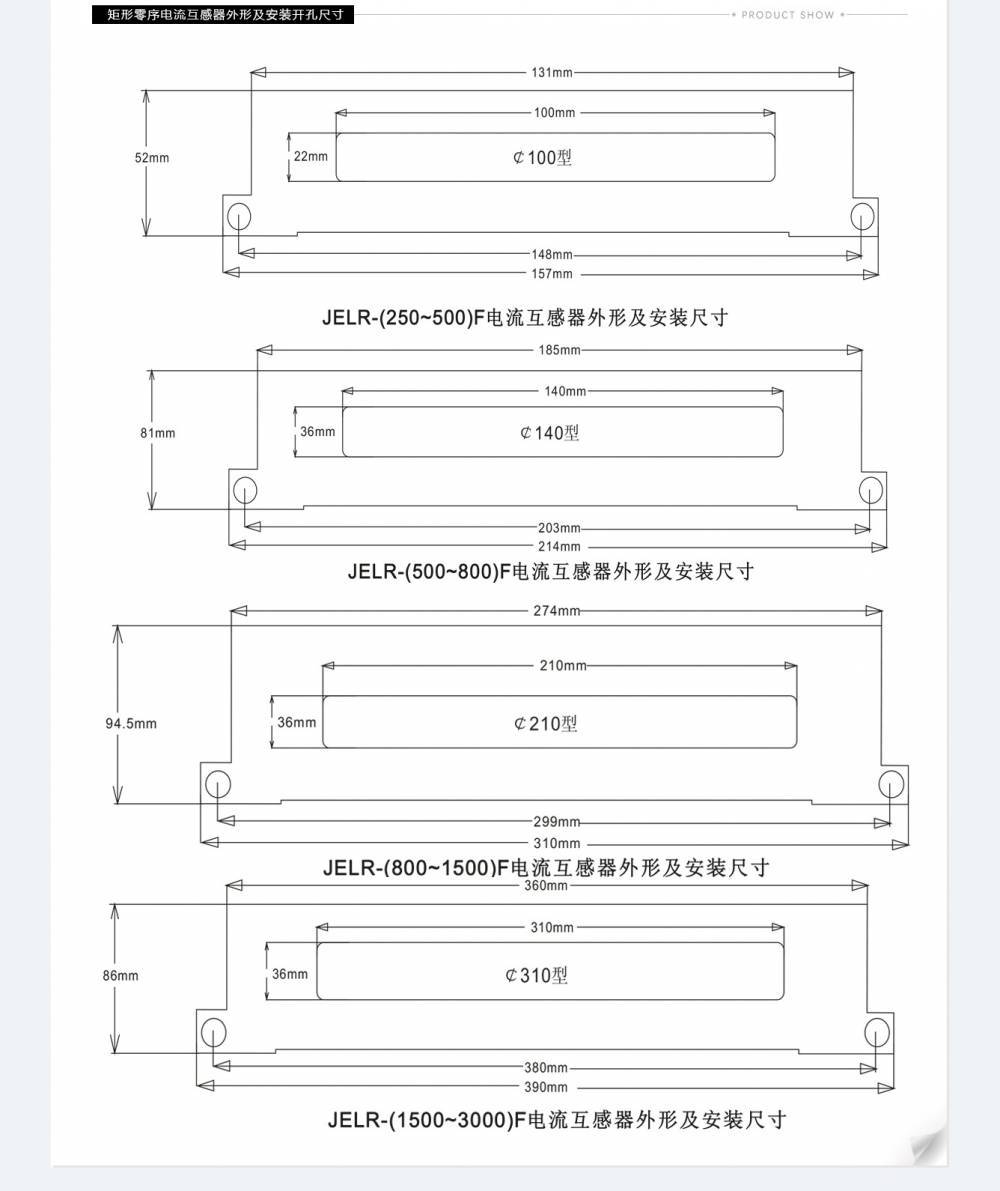

- 零序互感器孔径：30-500mm（支持非标定制），适配不同线缆规格。
- 动作时间：
- 快速型：小于0.1秒，适用于高灵敏度保护场景。
- 延时型：提供0.1秒、0.2秒、0.5秒三档选择，避免瞬时干扰误动作。

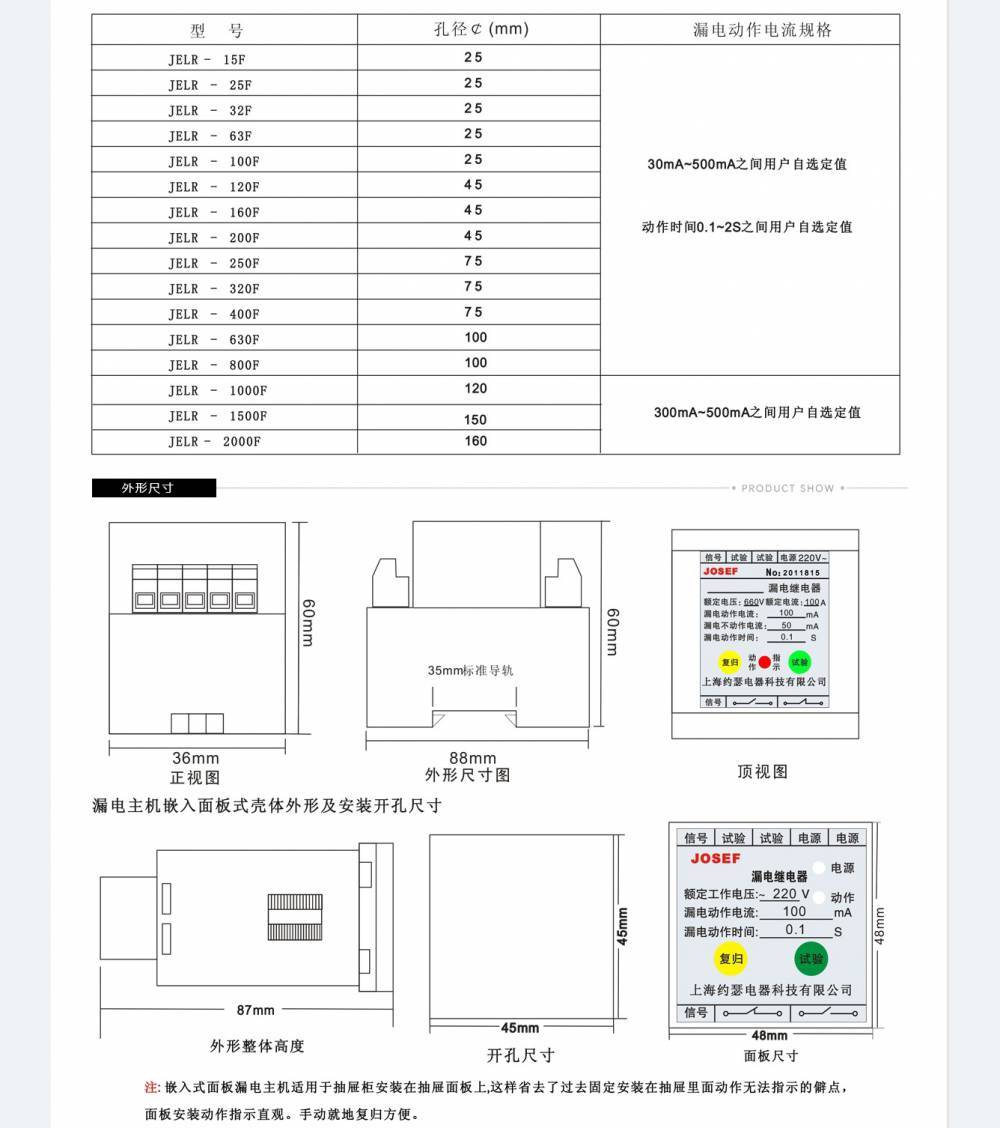

- 安装方式：支持嵌入式面板或导轨安装，适配多种配电柜结构。
- 功耗：≤5W，节能环保。
- 绝缘性能：绝缘电阻≥10MΩ，绝缘耐压2kV（有效值），满足工业安全标准。
二、功能特点
- 高精度保护：采用零序电流互感器与电子线路结合，实时监测线路漏电电流，确保保护动作的准确性。
- 灵活整定：漏电动作电流30-500mA可调，适应不同场景的保护需求。
- 分级保护：快速型与延时型动作时间配合，实现对干线和支线的分级选择保护。
- 声光报警：可选配蜂鸣器、信号灯等声光指示器件，实现漏电报警功能。
- 自检功能：内置试验回路，按下试验按钮后，模拟漏电场景以验证继电器功能。
三、应用场景
- 电力系统：用于发电厂、变电站的线路保护，防止因漏电引发的设备事故或电气火灾。
- 工业自动化：适用于石油化工、矿山工厂、冶金轧钢等行业的电力线路保护。
- 建筑配电：用于商业建筑、住宅小区的配电系统，提供间接接触保护，降低人身触电风险。
- 『新能源』领域：适用于光伏并网柜、风电场等『新能源』发电系统的漏电保护。
四、工作原理

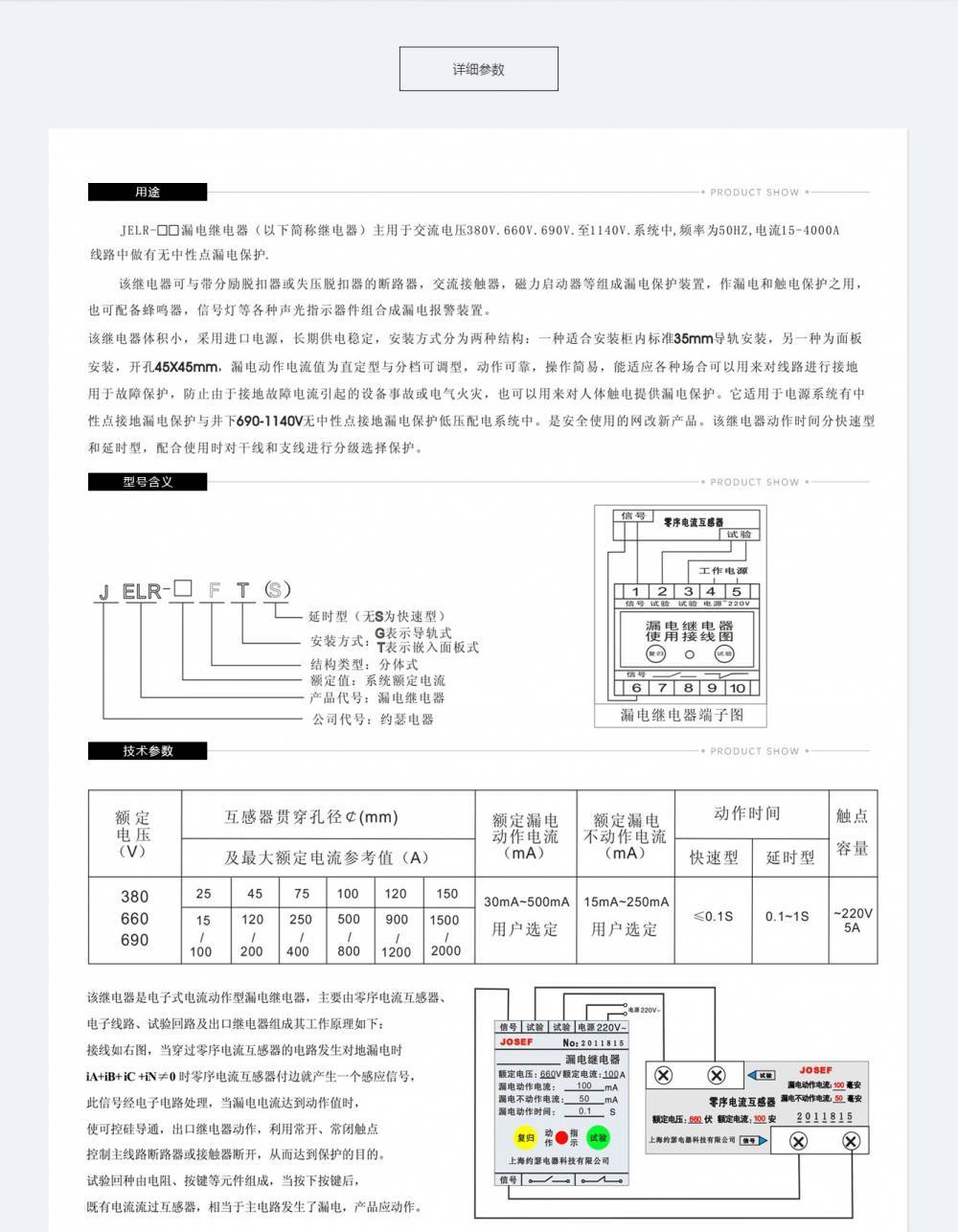

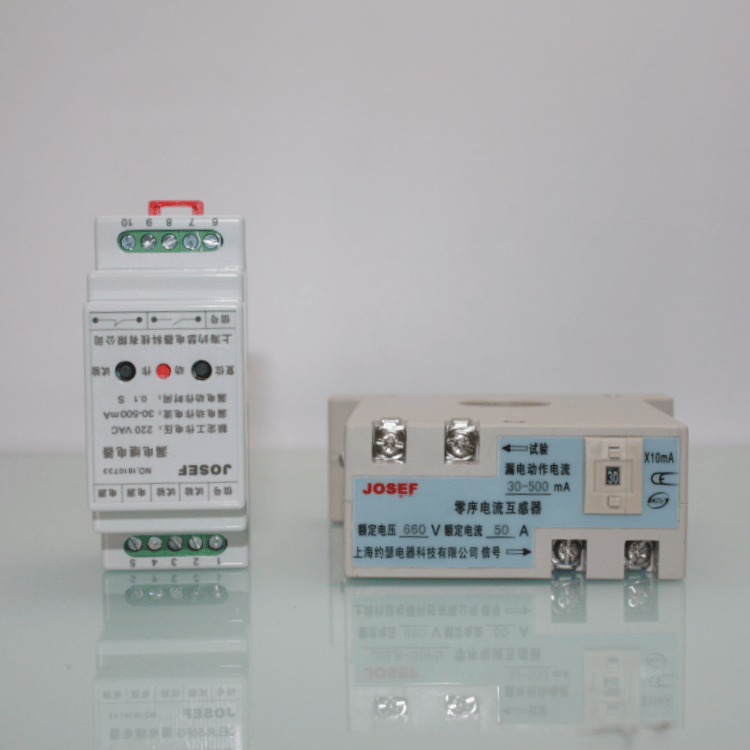

JELR-120F漏电继电器主要由零序电流互感器、电子线路、试验回路及出口继电器组成。其工作原理如下：
- 漏电检测：当穿过零序电流互感器的电路发生对地漏电时，三相合成矢量值不为零，零序电流互感器产生感应信号。
- 信号处理：感应信号经电子线路处理，当漏电电流达到动作值时，使可控硅导通。
- 动作执行：出口继电器动作，切断主电路或发出报警信号。
