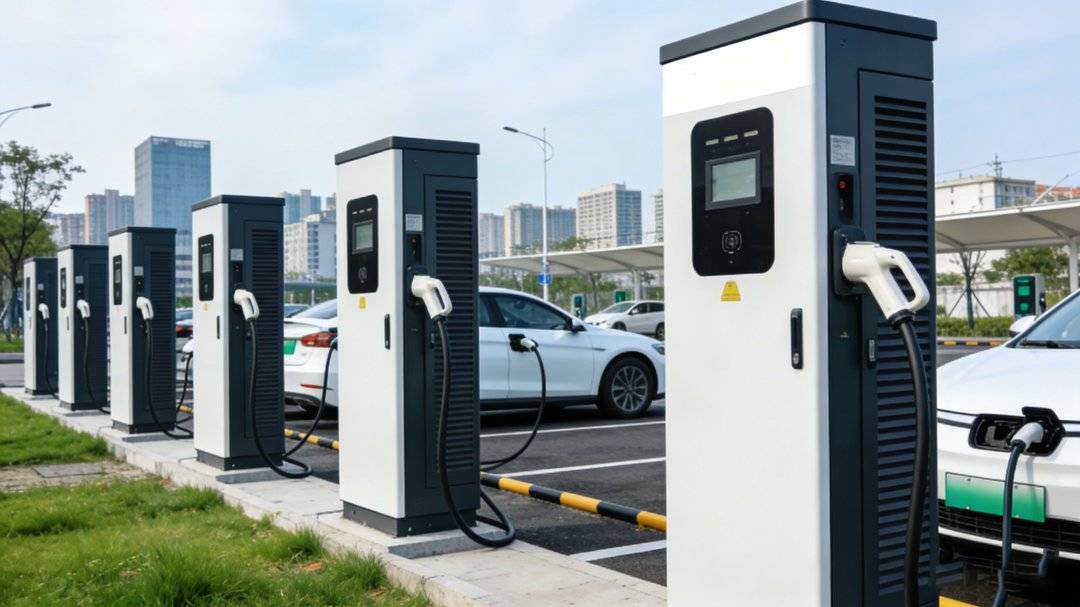

随着800V高压快充车型的密集上市，充电基础设施也迎来了新一轮的技术升级。为了缩短充电时间，充电桩正在向大功率、高电压、高功率密度的方向演进。
然而，很多电源『工程师』在设计15kW-40kW的充电桩电源模块(特别是PFC电路和DCDC级)时，往往会遇到一个共同的“拦路虎”——反向恢复导致的开关损耗和温升问题。

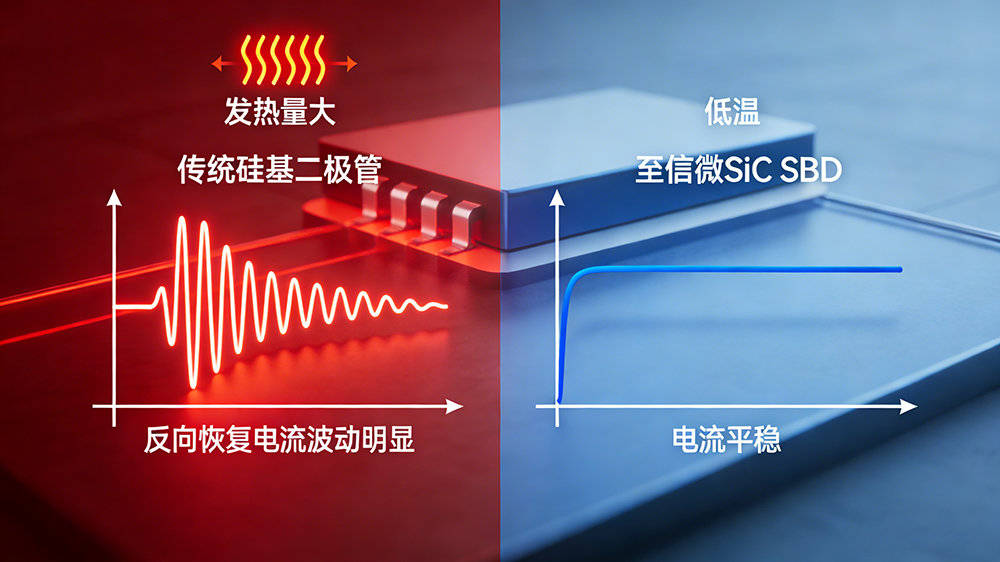

在传统设计中，使用Si-FRD(快恢复二极管)作为续流二极管，由于其存在反向恢复电流trrtrr，不仅会导致器件发热严重，还会增加MOS管的开关应力，限制开关频率的提升。
为了解决这一痛点，第三代『半导体』SiC(碳化硅)器件的应用成为必然趋势。今天，我们就来聊聊至信微SiC SBD(肖特基势垒二极管)在充电桩电源模块中的具体应用优势。
一、SiC SBD为何成为充电桩模块的“标配”?
在拓扑结构上，无论是维也纳PFC还是移相全桥/LLC DCDC，二极管的反向恢复特性直接影响整机效率。
SiC SBD(肖特基二极管)属于多数载流子器件，其最大的特性是零反向恢复恢复(Qrr≈0Qrr≈0)。这意味着：
极低的开关损耗：相较于Si-FRD，可降低80%以上的关断损耗，模块散热压力更小。
更高的开关频率：频率提升了，磁性元件(变压器、电感)的体积就能缩小，从而实现更高的功率密度。
高耐压与高温稳定性：SiC材料本身的宽禁带特性，使其在1200V高压下仍能保持极低的漏电流，且工作结温可达175℃甚至更高，非常适应充电桩户外恶劣的高温环境。
二、实战应用：单向充电桩模块的选型方案
目前市面上主流的15kW-20kW单向充电模块，前级PFC(功率因数校正)部分通常采用1200V耐压的二极管。我们以至信微的典型产品为例，看看具体的选型落地：
在15kW充电模块的PFC电路中，电流应力较大，通常需要采用多颗二极管并联的方案。至信微的 SDC20120T2AA 是一个非常经典的选项。
型号：SDC20120T2AA
规格：1200V / 20A
封装：TO-247-2
应用优势：该器件采用TO-247-2封装，便于直接替换传统Si
FRD。其极低的正向导压降(VFVF)和稳定的高温特性，能有效降低PFC级的导通损耗，提升整个模块的PF值。
对于功率段更高的30kW-40kW模块，或者追求极致效率的设计，『工程师』往往会倾向于减少并联颗数以简化布板。这时，单管电流更大的SDC50120T2AS则更具吸引力。
型号：SDC50120T2AS
规格：1200V / 50A
封装：TO-247-3
应用优势：50A的大电流能力，使其在高压大功率输出级(如DCDC整流)表现优异。在同样的功率下，使用50A器件比并联两颗25A器件具有更好的电流均衡性，且能大幅缩减PCB面积，助力模块向高功率密度演进。
三、『工程师』关心的：可靠性考量
在实际测试中，至信微的SiC SBD表现出了几个值得关注的特性：
抗浪涌能力强：充电桩在启动或电网波动时，会遭遇瞬间大电流冲击。至信微的SBD拥有较高的浪涌电流耐受能力，确保模块在恶劣电网环境下不失效。
雪崩耐量：在感性负载开关过程中，不可避免会产生过压尖峰。良好的雪崩耐量为模块提供了一定的安全缓冲区间。
作为至信微电子的合作代理商，浮思特科技长期关注『新能源』汽车、电源模块以及工业电源领域的功率器件应用，并持续为客户提供包括SiC器件在内的解决方案支持。依托至信微在碳化硅功率器件方面的技术积累，我们能够为充电桩、电源模块及『新能源』应用提供稳定可靠的器件选择，并在选型与应用阶段为客户提供相应的技术支持。
随着充电基础设施持续升级，高效率、高可靠性的电源模块将成为行业发展重点。以SiC SBD为代表的宽禁带功率器件，也将在未来充电桩电源设计中扮演越来越重要的角色。
从系统效率、功率密度到可靠性要求的不断提升，充电桩电源模块正加速向SiC器件演进。SiC SBD凭借低损耗、高耐压以及高温稳定等优势，为高功率充电设备提供了更加理想的解决方案。
未来，随着碳化硅技术的不断成熟，像至信微SiC SBD这样的高性能器件将在『新能源』汽车充电基础设施中发挥更重要的作用，也将进一步推动充电设备向更高效率、更高功率密度和更高可靠性发展。
