材料分拣实物教学实验装置,伯努利方程演示实验装置(物料分拣课程设计)
材料分拣实物教学实验装置
技术参数 1. 输入电源：三相四线～380V±10% 50Hz 2. 气源：0.2Mpa～0.55Mpa 3. 工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃）海拔＜4000m 4. 装置容量：＜0.5kVA 5. 外形尺寸：1000mm×640mm×1200mm 装置组成 1. 气动部分由调压过滤阀、电磁阀、调速阀、气缸及磁性开关组成。 2. 物料传送部分由三相交流电机及减速器和同步传送带组成。 3. 传感器部分由颜色传感器、电容式传感器、光电传感器、电感式传感器等器件。 4. 位控部分由旋转编码器、三相交流电机及减速器组成。 实训项目 1. 三向交流电机正反转控制 2. 物料分拣系统的调试 3. 气动控制技术应用 4. 传感器技术应用

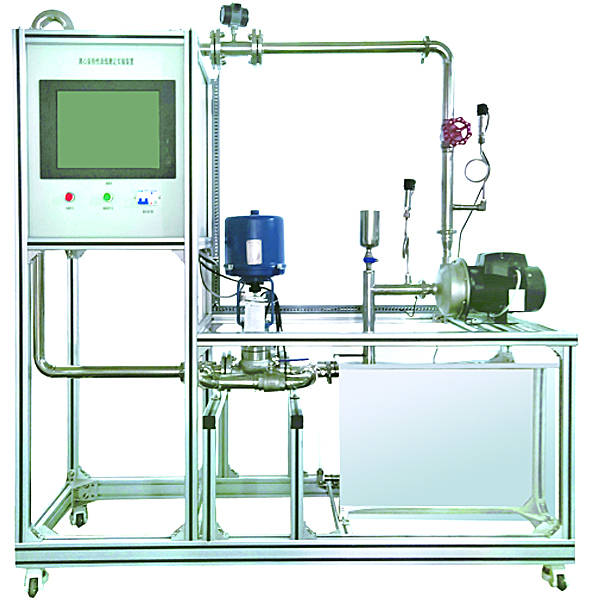

伯努利方程演示实验装置
主要设备1、优质有机玻璃实验管，上装实验逐渐增大和逐渐缩小导管内径d=14-30mm 。高达23个测压点，管内最大流量可达2000 L/h。2、演示板：表面喷塑铝板，配水平坐标线。优质有机玻璃测压管，可测定分析各测压点的压力变化情况。304不锈钢低位槽,容积：80L。3、优质有机玻璃循环水箱：容积≥90 L。4、磁力循环泵：功率260W，最大流量1m3/h，扬程12 m。5、液体转子流量计：240～2000 L/h。6、管路：透明材质，壁厚≥2.5mm。7、额定电压：220V，总功率：0.5kW，质量：约100 kg。8、外形尺寸：2000×580×2000mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。9、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
