20KN点焊电极压力计 带手柄的微型数字压力测试仪 可连接电脑的数显式推拉力计(点焊电极压力)
20KN点焊电极压力计技术说明
一、产品概述
成都精炬达电子科技有限公司生产的这款JD-HD系列20KN点焊电极压力计（以下简称"压力计"）是一种专为电阻点焊工艺设计的高精度压力测量仪器，主要用于实时监测和控制点焊过程中电极施加于工件的压力值。该设备以< span class="eng">20KN span>（千牛）为最大测量量程，采用高精度传感器与『数字化』处理技术，确保焊接过程中压力参数的准确性与稳定性，适用于汽车制造、航空航天、家电生产等对焊接质量要求严苛的工业领域。
二、主要技术参数
1. 测量范围：0~< span class="eng">20KN span>（精度等级< span class="eng">0.5%FS span>）
2. 显示分辨率：< span class="eng">0.01KN span>
3. 工作温度：< span class="eng">-10℃~60℃ span>
4. 响应时间：≤< span class="eng">10ms span>
5. 输出信号：< span class="eng">4~20mA span>模拟量/< span class="eng">RS485 span>数字信号
6. 供电电压：< span class="eng">DC 24V span>
7. 防护等级：< span class="eng">IP65 span>（传感器部分）

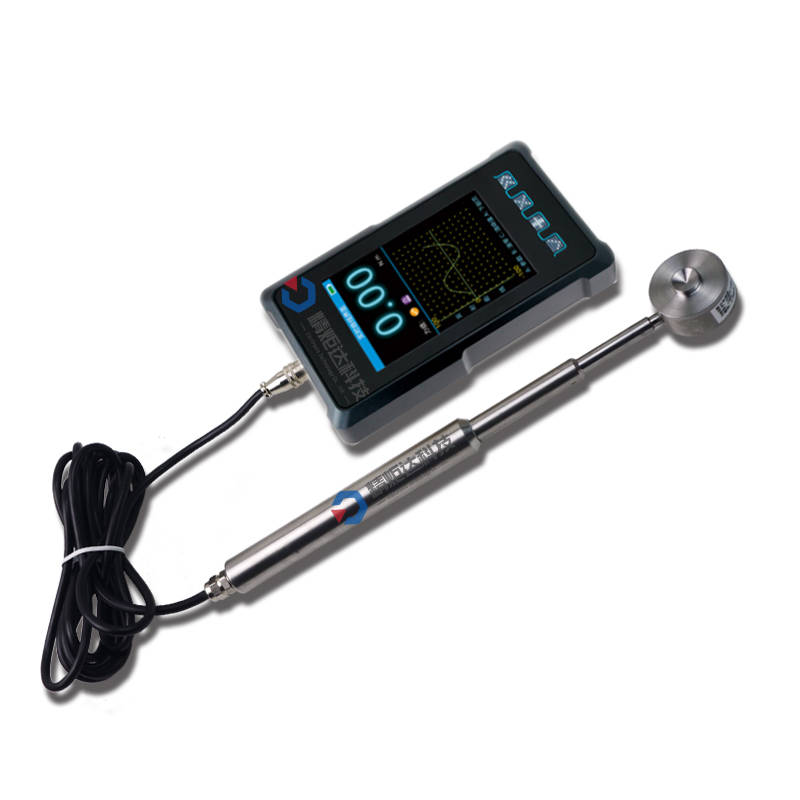

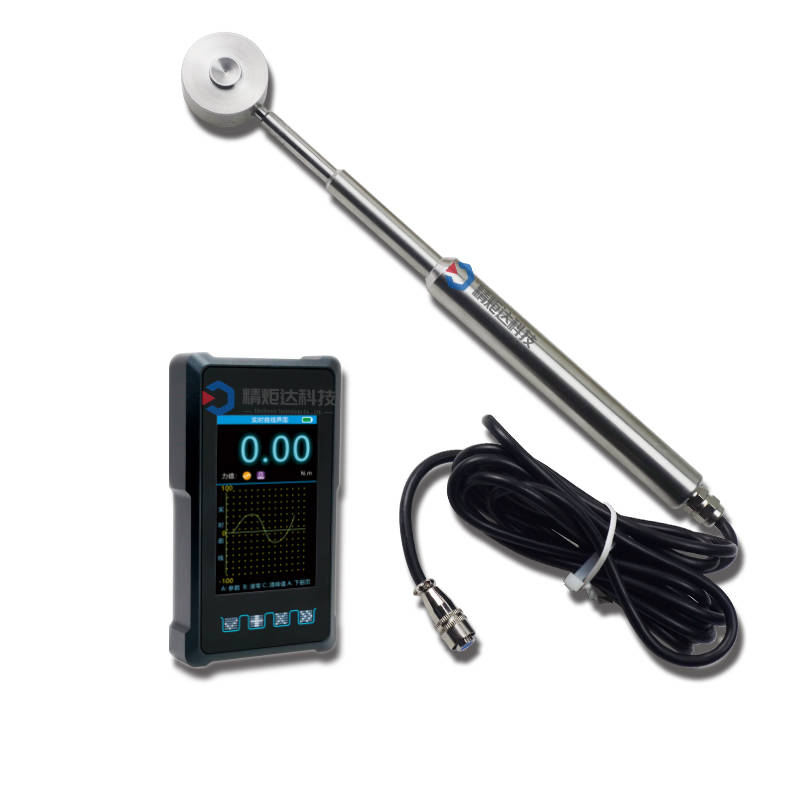

三、结构组成
压力计由以下核心部件构成：
1. 压力传感器：采用应变片式称重传感器，具备抗冲击、耐高温特性，直接安装于点焊电极与气缸/伺服机构之间，实时采集压力数据。
2. 信号处理模块：将传感器输出的微弱信号进行放大、滤波及A/D转换，确保数据精度。

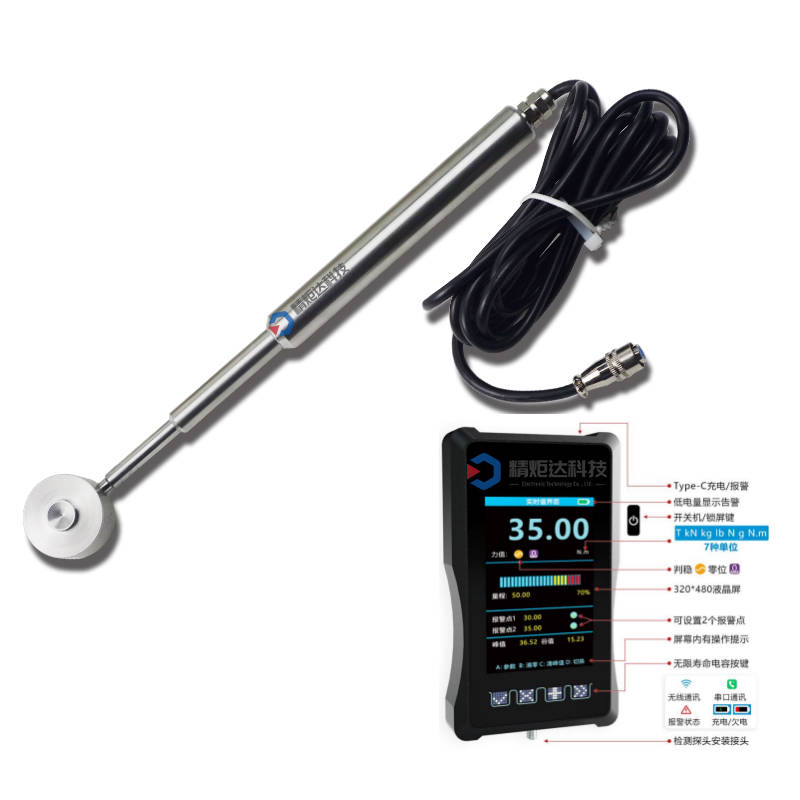

3. 显示与控制单元：配备< span class="eng">LCD span>显示屏，可实时显示压力值，并支持上下限报警阈值设置。
4. 接口组件：提供标准工业接口，支持与焊接控制系统联动，实现压力闭环控制。
四、工作原理
当点焊电极下压时，压力通过传感器传递，应变片发生形变导致电阻变化，经惠斯通电桥转换为电压信号。信号处理模块对该信号进行『数字化』处理后，通过显示屏直观显示压力值，并将数据同步传输至焊接控制器。若压力超出设定范围，设备将触发报警信号，提醒操作人员及时调整工艺参数，避免虚焊、飞溅等缺陷。
五、应用场景
该压力计广泛应用于：
1. 汽车车身焊接生产线：监测点焊『机器人』️电极压力，保障焊点强度一致性。
2. 动力电池极耳焊接：精确控制极耳与电芯的焊接压力，防止过压损伤或虚接。
3. 五金件精密焊接：如航空航天部件、医疗器械等高精度焊接场合。
六、安装与维护

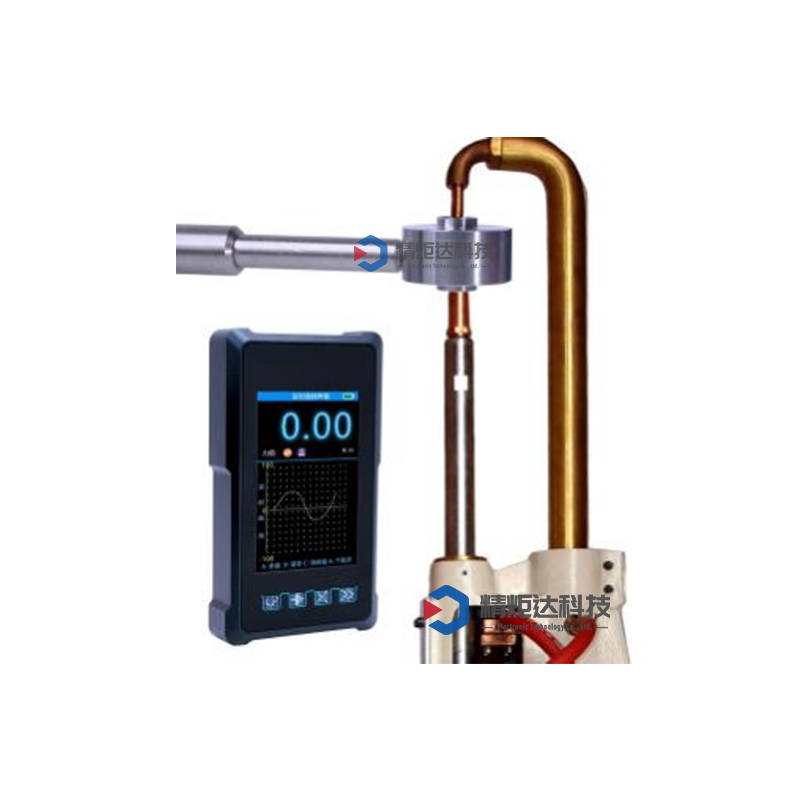

1. 安装时需确保传感器与电极同轴，避免偏心载荷影响测量精度。
2. 定期（建议每< span class="eng">3个月 span>）使用标准砝码进行校准，确保测量准确性。
3. 保持传感器表面清洁，避免焊渣、油污堆积影响信号传输。
4. 远离强电磁干扰源，必要时采取屏蔽措施。
七、注意事项
1. 禁止超量程使用，最大压力不得超过< span class="eng">20KN span>，以免损坏传感器。
2. 工作环境应避免剧烈振动，防止传感器零点漂移。
3. 非专业人员不得擅自拆卸或改装设备，维护需由授权技术人员操作。
