气动冲击扳手扭力测试仪技术方案
一、设备概述
成都精炬达电子科技有限公司生产的这款JD-HT系列气动冲击扳手扭力测试仪是一种用于精确测量气动冲击扳手输出扭矩的专业检测设备，广泛应用于机械制造、汽车维修、航空航天等领域。该设备通过高精度传感器和智能数据处理系统，实现对气动冲击扳手峰值扭矩、扭矩曲线、重复精度等关键参数的量化检测，为产品质量控制、性能验证及维护保养提供科学依据。

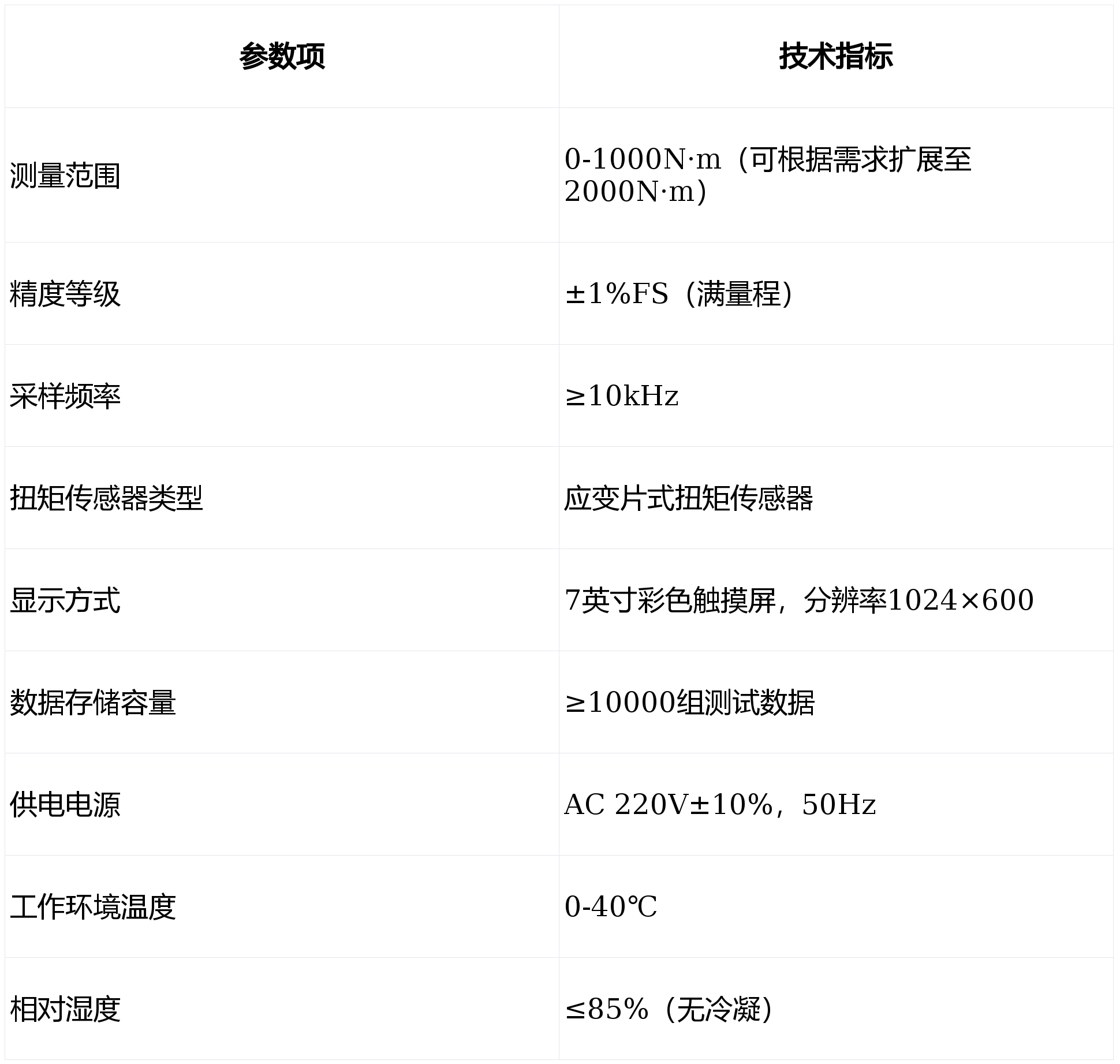

二、主要技术参数

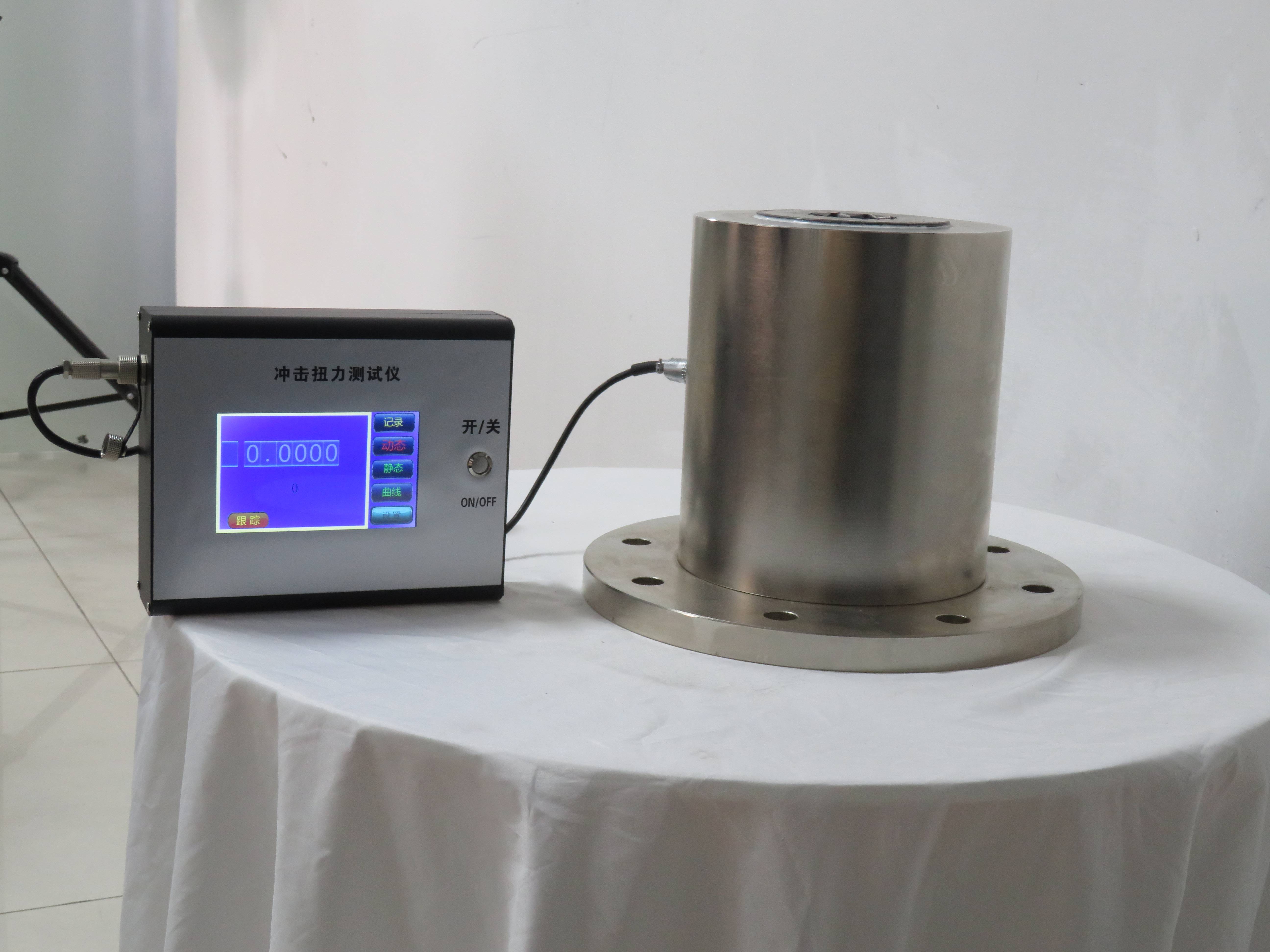

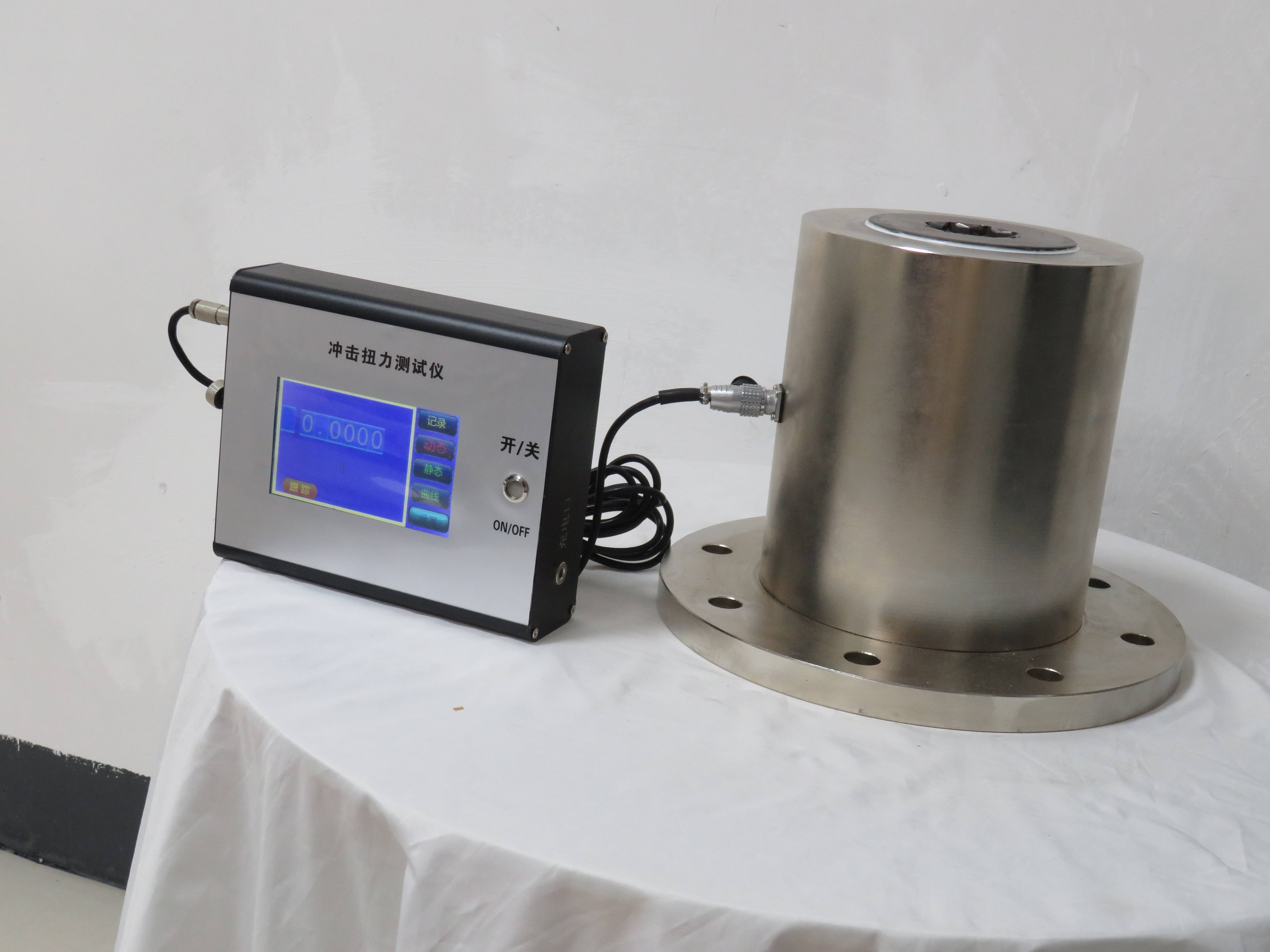

三、设备结构组成
1. 机械系统

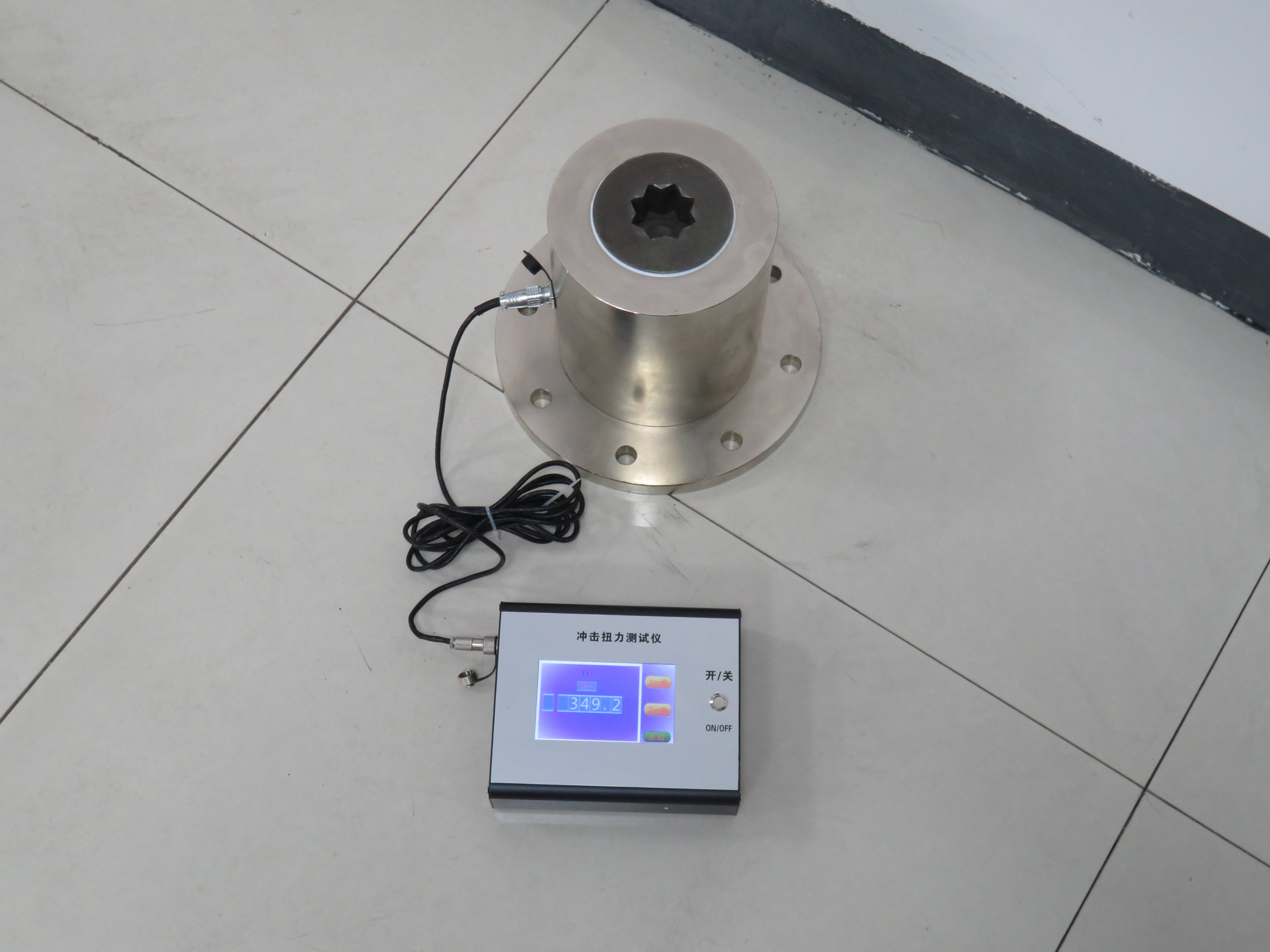

- 扭矩传感器单元：核心检测部件，采用高精度应变片式传感器，具备抗冲击、稳定性强的特点，直接与被测扳手连接，实时采集扭矩信号。

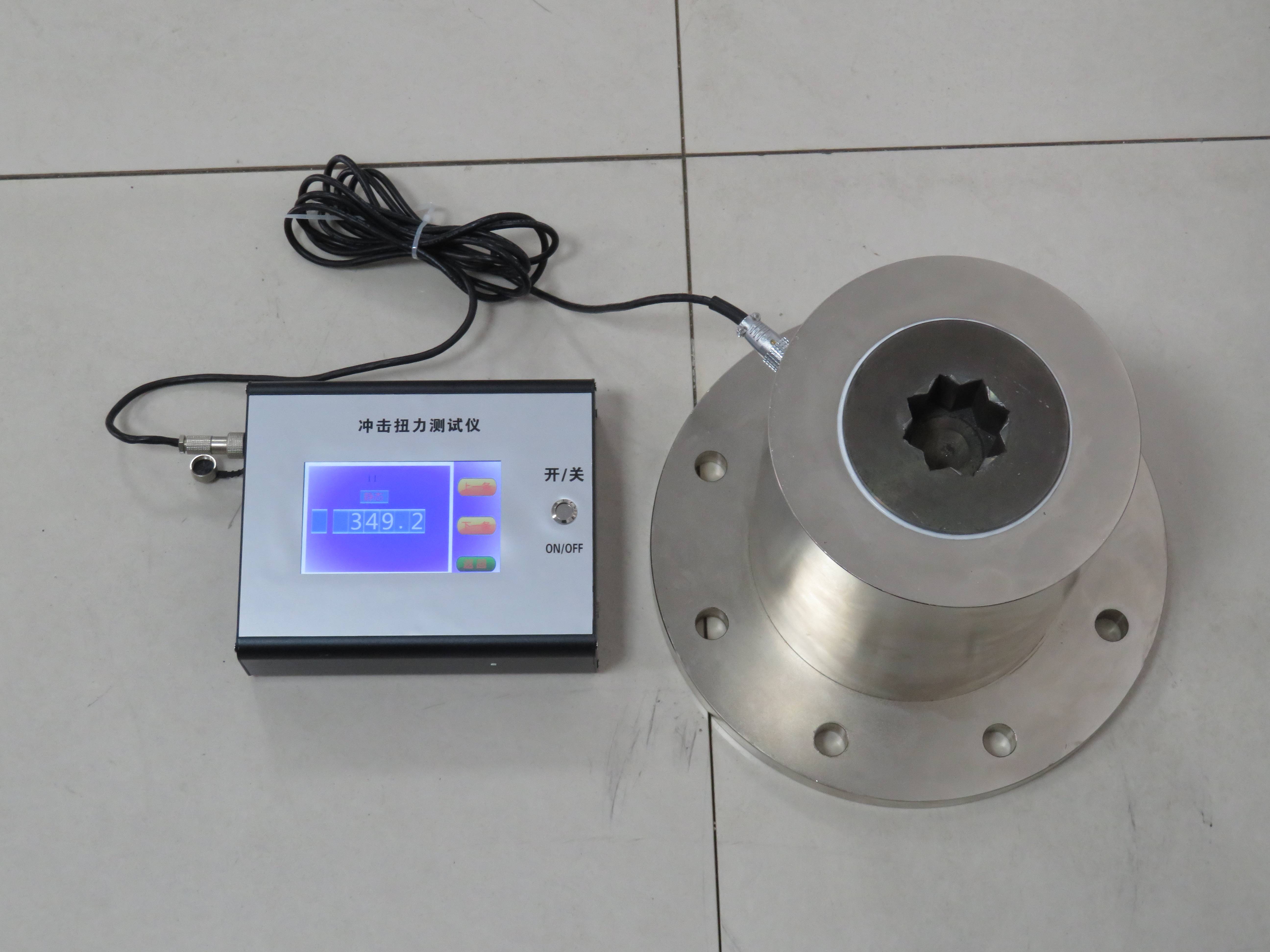

- 工装夹具：根据不同规格气动冲击扳手设计，包含快换接口、定位装置，确保扳手与传感器同轴度，减少测试误差。
- 刚性支架：采用铸铁材质，提供稳固支撑，避免测试过程中因振动影响测量精度。

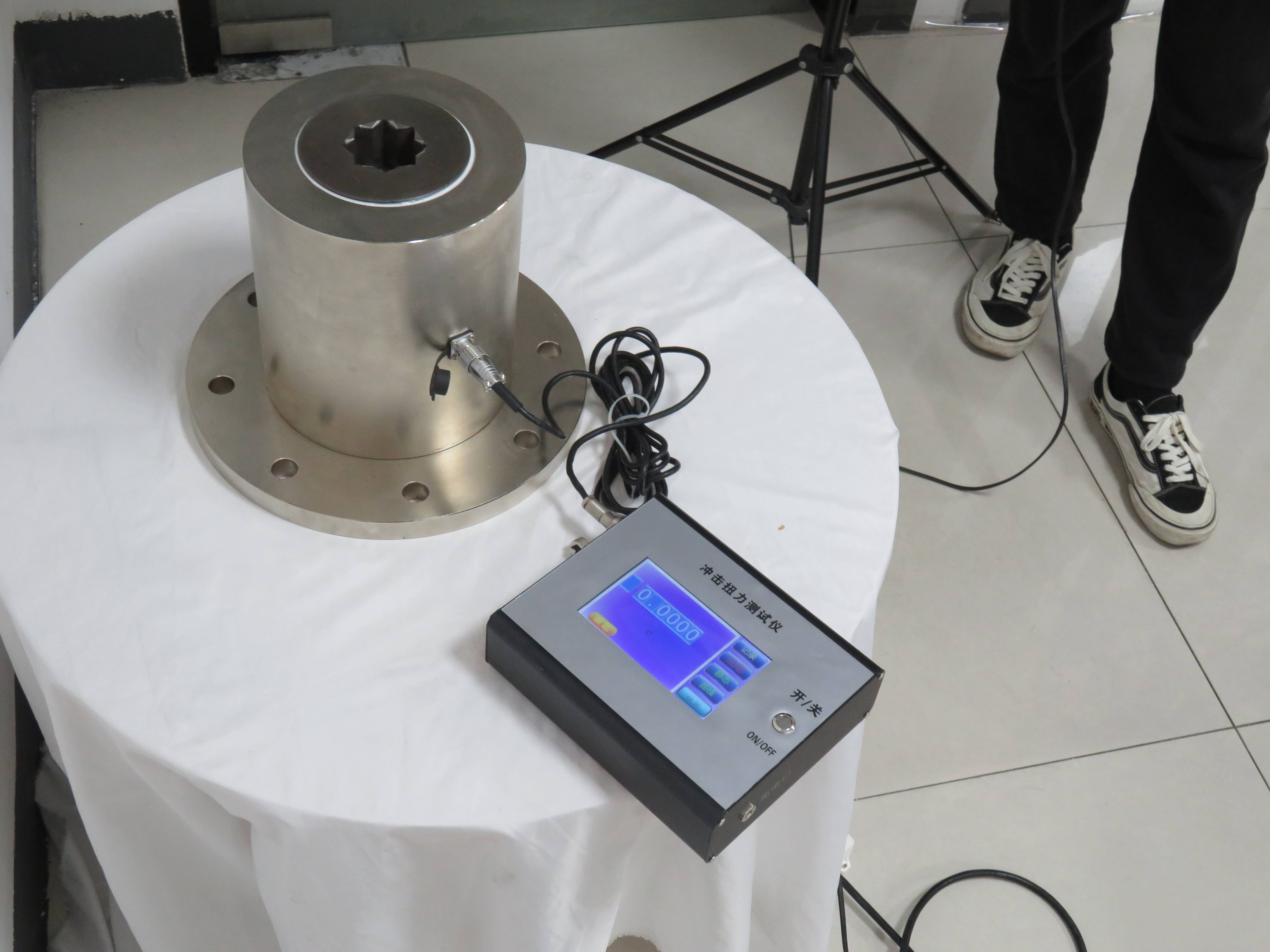

2. 电气控制系统
- 信号采集模块：将传感器输出的微弱信号进行放大、滤波、A/D转换，转换为数字信号传输至主控单元。
- 主控单元：采用工业级单片机或PLC，负责数据处理、逻辑控制及与上位机通信。
- 人机交互界面：通过『触摸屏』实现参数设置（如测试模式、单位切换、上下限报警值等）、数据显示及操作控制。
- 数据存储与通信模块：支持USB接口导出数据（格式为Excel或CSV），可选配RS232/RS485或以太网接口，实现与生产管理系统对接。
四、工作原理
当气动冲击扳手工作时，其输出扭矩通过工装夹具传递至扭矩传感器。传感器内部的应变片在扭矩作用下产生形变，导致电阻值变化，通过惠斯通电桥将形变信号转换为电信号。该信号经放大、滤波处理后，由A/D转换器转换为数字信号，传输至主控单元。主控单元对数据进行实时分析，计算峰值扭矩、平均扭矩等参数，并在『触摸屏』上显示扭矩曲线及测试结果。同时，系统可根据预设的上下限阈值进行声光报警，判断扳手是否合格。
五、功能特点
- 高精度测量：采用进口扭矩传感器和高速采样技术，确保动态扭矩测量的准确性和重复性。
- 多种测试模式：支持峰值扭矩测试、连续扭矩监测、扭矩曲线记录等模式，满足不同检测需求。
- 数据管理功能：自动存储测试数据，可按时间、批次、产品型号等条件查询，支持数据导出与打印。
- 用户权限管理：设置管理员、操作员等不同权限，防止参数误修改，保证测试数据的严肃性。
- 过载保护：当输入扭矩超过传感器量程的120%时，系统自动切断信号采集，保护设备安全。
六、操作流程
- 设备初始化：开机后系统自检，确认传感器、通信等模块正常。
- 参数设置：在『触摸屏』上选择测试模式，设置扭矩单位（N·m、kgf·m、lbf·ft等）、采样频率、上下限报警值等。

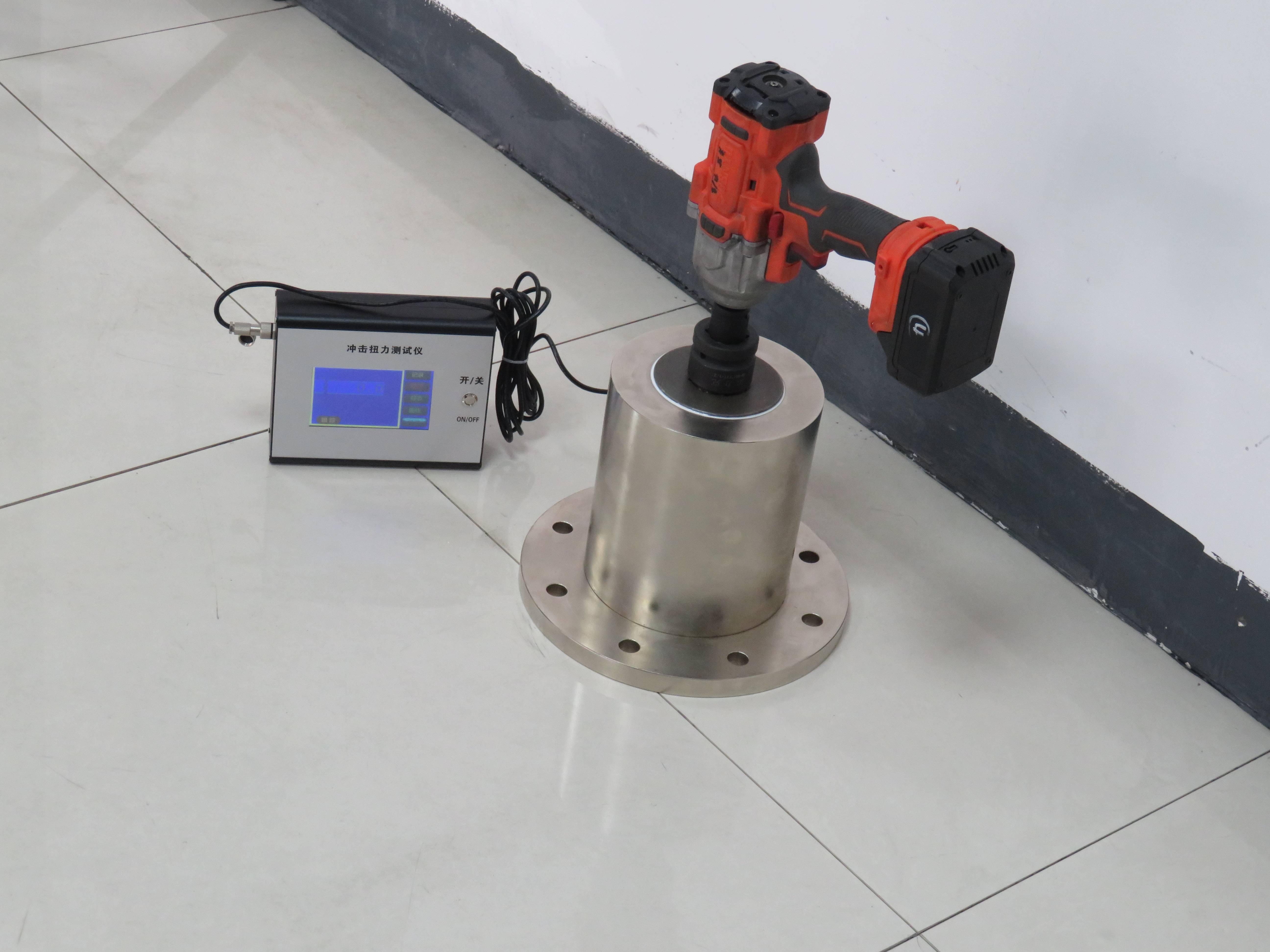

- 装夹工件：将气动冲击扳手通过适配接头与扭矩传感器连接，确保安装牢固、同轴。

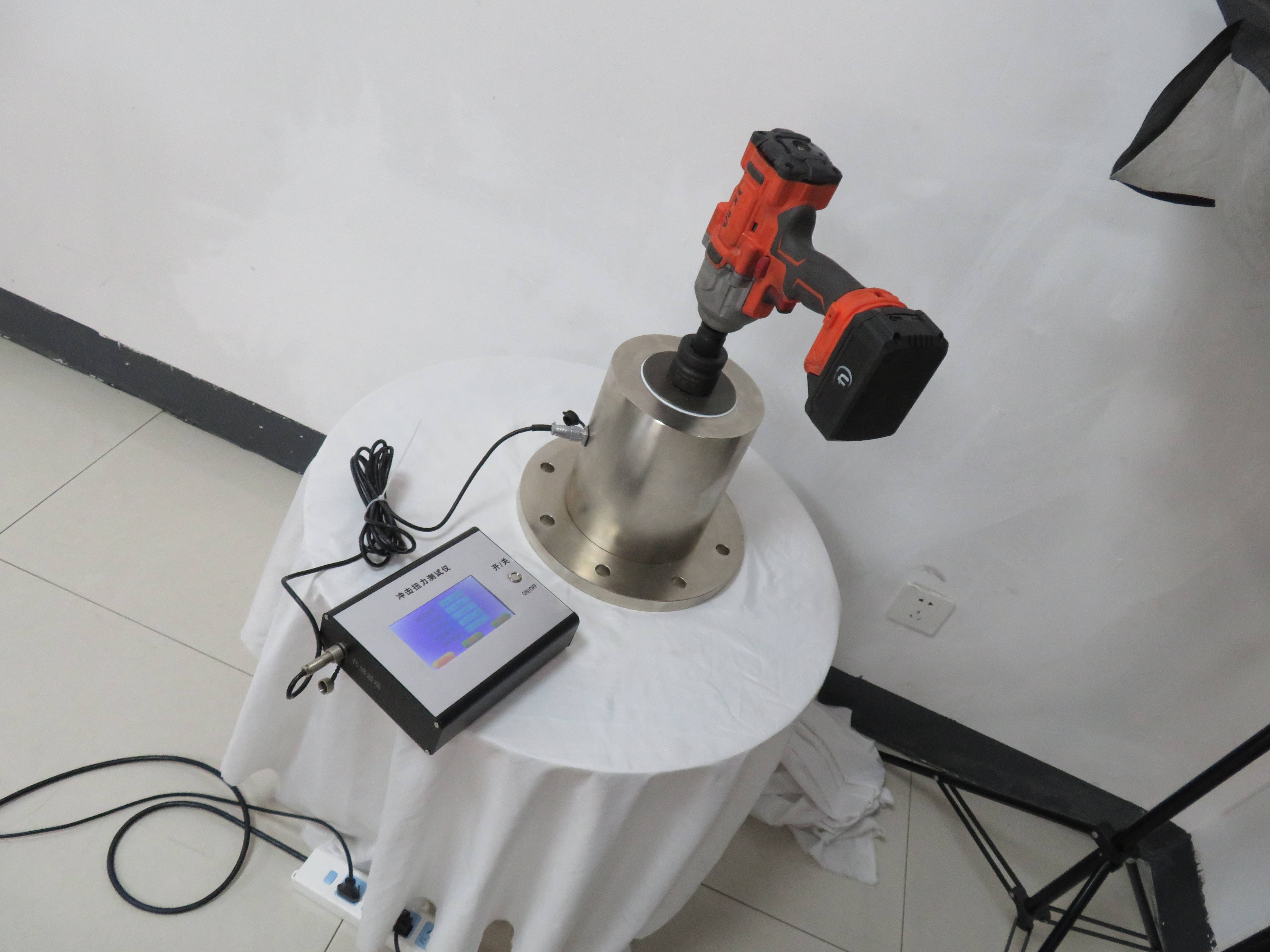

- 开始测试：启动扳手，系统自动采集扭矩数据，实时显示扭矩曲线和峰值扭矩。
- 结果判定：测试完成后，系统显示测试结果，若峰值扭矩在合格范围内，提示“合格”；否则报警提示“不合格”。
- 数据处理：保存测试数据，可选择导出或打印报告。
七、应用场景
- 生产车间质检：对新出厂的气动冲击扳手进行扭矩校准，确保产品符合质量标准。
- 维修保养：定期对在用扳手进行扭矩检测，判断其性能是否衰减，及时进行维护或更换。
- 科研实验：用于气动冲击扳手的性能研究，分析不同工况下的扭矩输出特性。
- 计量检定：作为计量标准设备，对其他扭矩测量仪器进行校准。
八、注意事项
- 测试前需检查传感器连接是否牢固，避免松动导致测量误差或设备损坏。
- 严禁超过传感器量程进行测试，以防损坏传感器。
- 保持设备清洁干燥，避免油污、粉尘进入内部电路。
- 定期（建议每半年）对扭矩传感器进行校准，确保测量精度。
- 操作人员需经过培训，熟悉设备操作流程及安全注意事项。
九、维护与保养
- 日常维护：每日开机前检查电源线、数据线是否完好，清理设备表面灰尘。
- 定期校准：联系专业计量机构对扭矩传感器进行校准，校准证书需存档。
- 软件升级：通过USB接口更新设备固件，优化系统性能。
- 故障处理：如出现测量数据异常、无显示等故障，应立即停机，技术人员维修，切勿自行拆卸。
