高速脉冲频率采集输入模块：全速脉冲捕获，正交方向智能判断(什么叫高速脉冲)

高速脉冲频率采集输入模块是一种工业专用信号采集模块，专门对高速、高频脉冲信号进行：计数、测频率、测周期、测转速、测位移，并把原始电信号转换成 PLC、工控机、物联网系统能直接使用的数字量数据。

一点通(www.1diantong.com)©

一、工作原理

上位机通过隔离485给计数采集模块发送ModbuSRTU/ASCI/TCP协议的指令实现采集脉冲，频率，PWM信号。

一点通(www.1diantong.com)©

二、功能特点

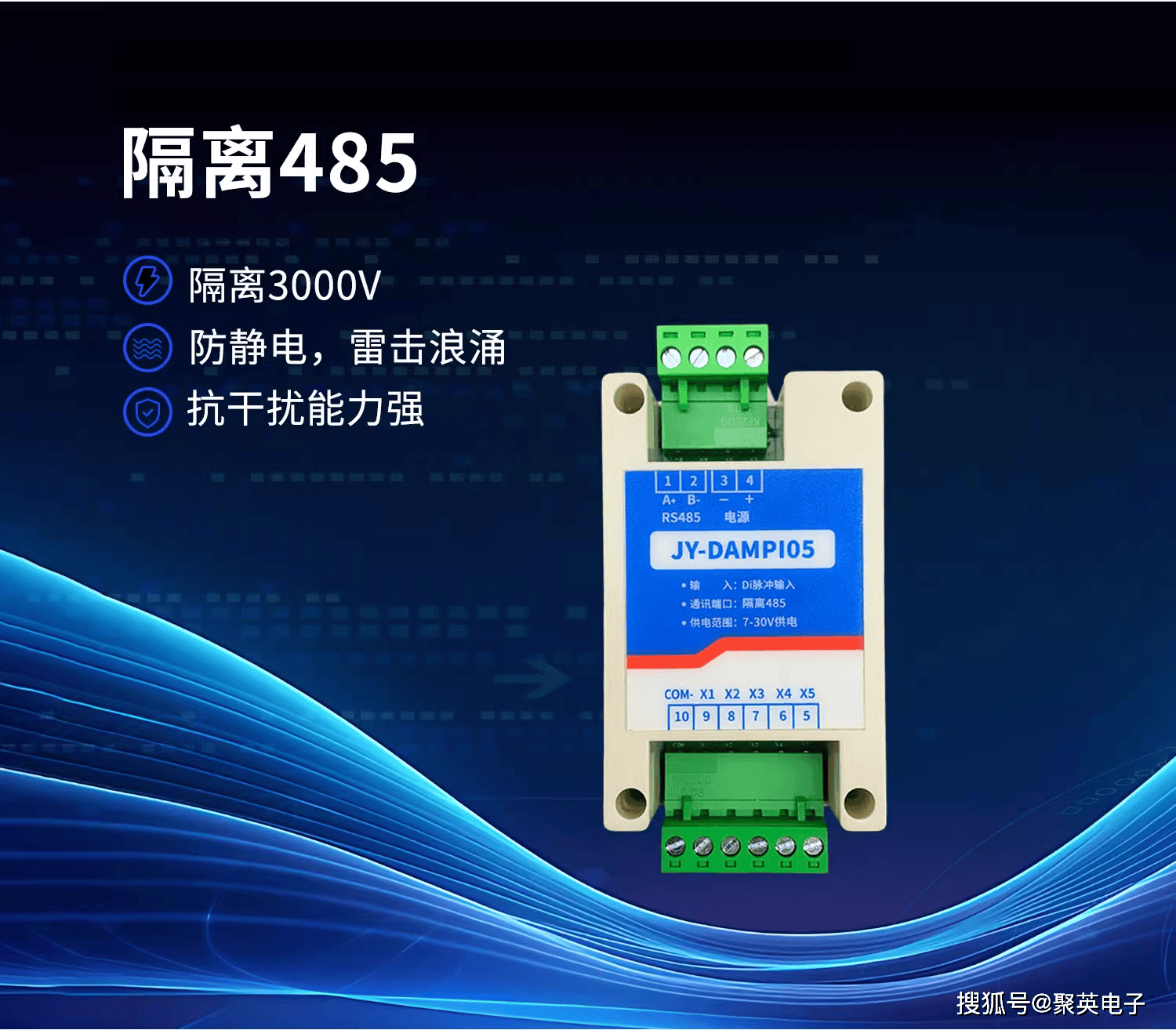

隔离485

隔离3000V

防静电，雷击浪涌

抗干扰能力强

485总线路

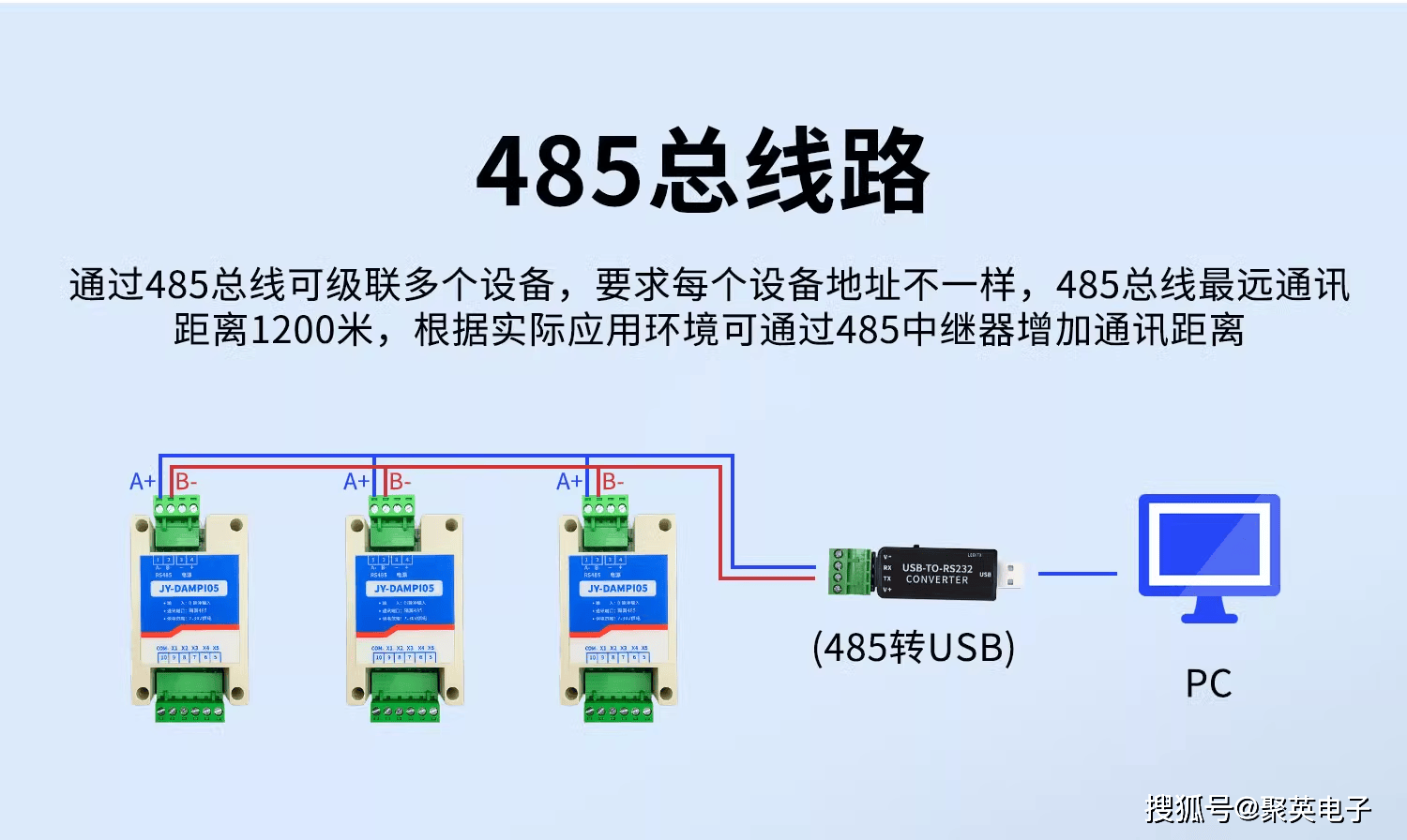

通过485总线可级联多个设备，要求每个设备地址不一样，485总线最远通讯距离1200米，根据实际应用环境可通过485中继器增加通讯距离

第三方组态例程

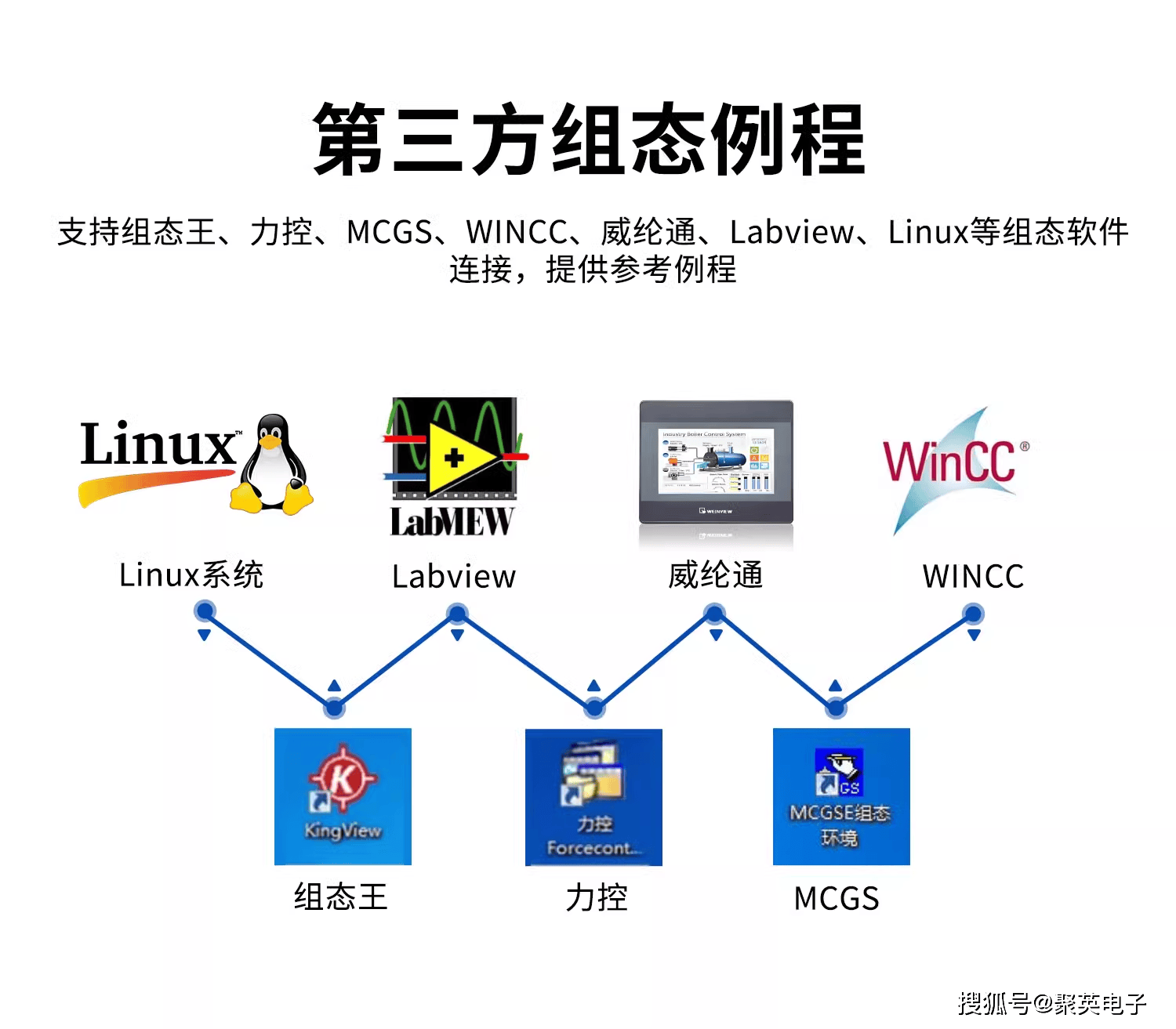

支持组态王、力控、MCGS、WINCC、威纶通、Labview、Linux等组态软件连接，提供参考例程

一点通(www.1diantong.com)©

三、设备分类

1路计数【0-100Khz】(PNP触发)+断电保存-隔离485

2路计数【0-100Khz】(PNP触发)+断电保存-隔离485

3路计数【0-100Khz】(PNP触发)+断电保存-隔离485

4路计数【0-100Khz】(PNP触发)+断电保存-隔离485

5路计数【0-100Khz】(PNP触发)+断电保存-隔离485

1路频率+占空比+计数【0-40Khz】(PNP触发)+断电保存-隔离485

2路频率+占空比+计数【0-40Khz】(PNP触发)+断电保存-隔离485

3路频率+占空比+计数【0-40Khz】(PNP触发)+断电保存-隔离485

4路频率+占空比+计数【0-40Khz】(PNP触发)+断电保存-隔离485

5路频率+占空比+计数【0-40Khz】(PNP触发)+断电保存-隔离485

一点通(www.1diantong.com)©

1路计数【0-100Khz】(NPN触发)+断电保存-隔离485

2路计数【0-100Khz】(NPN触发)+断电保存-隔离485

3路计数【0-100Khz】(NPN触发)+断电保存-隔离485

4路计数【0-100Khz】(NPN触发)+断电保存-隔离485

5路计数【0-100Khz】(NPN触发)+断电保存-隔离485

1路频率+占空比+计数【0-40Khz】(NPN触发)+断电保存-隔离485

2路频率+占空比+计数【0-40Khz】(NPN触发)+断电保存-隔离485

3路频率+占空比+计数【0-40Khz】(NPN触发)+断电保存-隔离485

4路频率+占空比+计数【0-40Khz】(NPN触发)+断电保存-隔离485

5路频率+占空比+计数【0-40Khz】(NPN触发)+断电保存-隔离485

一点通(www.1diantong.com)©

高速脉冲频率采集输入模块= 工业级高速计数器 + 高精度频率测量仪 + 信号隔离整形单元，作为远程I/O(输入/输出)模块使用，或者作为PLC(可编程逻辑控制器)的专用高速计数模块。
