180吨工业巨兽，4亿美元💵天价，误差0.5纳米！光刻机为何难倒全球？
央视曾将把镜头对准了一台“工业巨兽”，随着250个重载货箱挨个落地，一点点拼装起来，最终这台重达180吨、造价直接干到4亿美元💵的精密设备完整呈现在大众面前。这玩意儿可不是普通的工业机械，而是荷兰ASML公司搞出来的新一代High-NA EUV光刻机，目前全世界范围内，只有它能造2纳米及以下的先进制程『芯片』，说是“神器”一点不为过。
可能有人会问，光刻机这东西，到底厉害在哪？咱们普通人其实很难直观感受到，但它就相当于现代科技的“心脏”。简单来说就是，没有它，手机、电脑、人工『智能设备』里的高端『芯片』，根本造不出来。

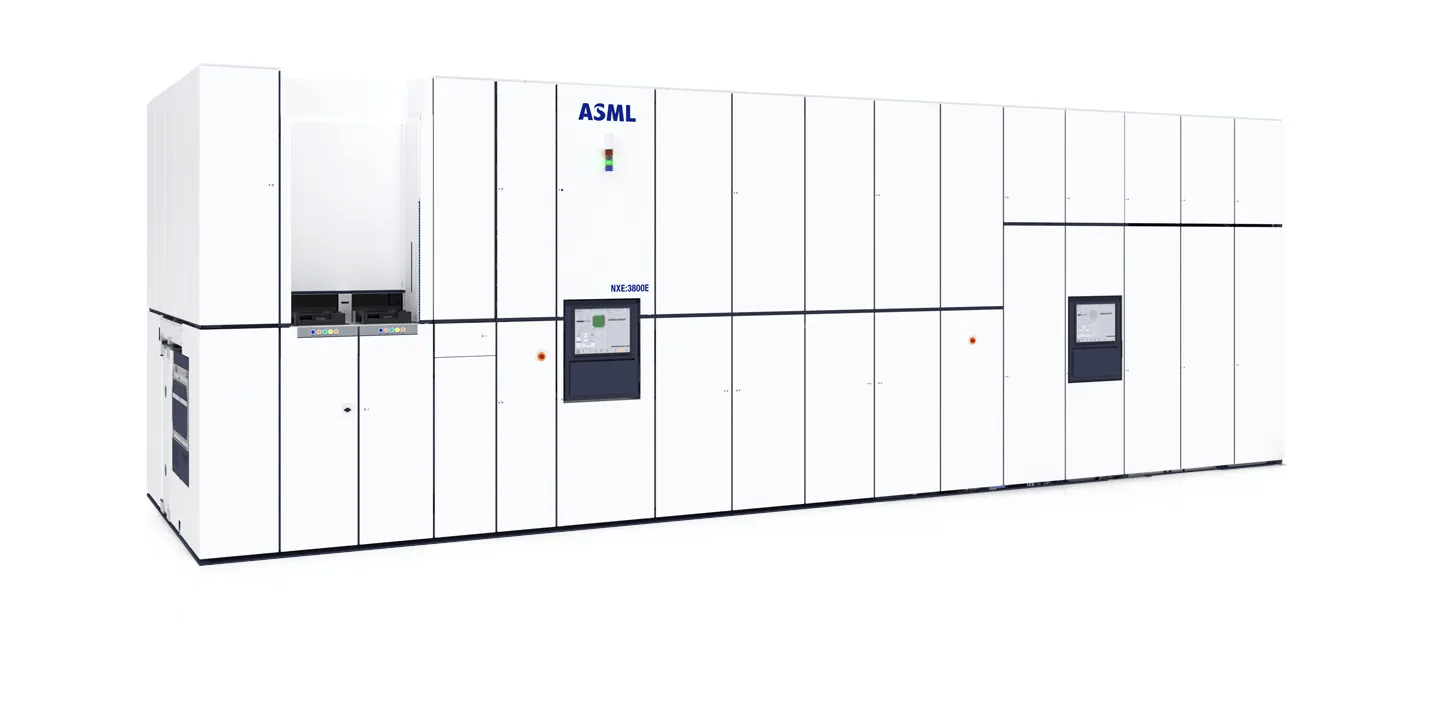

咱们平时用的手机『芯片』，就指甲盖那么大一块地方，里面能塞下上百亿个晶体管。这些tiny的晶体管，全靠光刻机用纳米级的精度，一点点“刻”在硅片上。刻得越细，『芯片』的算力就越强，体积也越小。而这台ASML的EXE:5200B，就是现在全世界“刻写”精度最高的设备，没有之一。
可能有人觉得，4亿美元💵一台也太贵了，但就算这么贵，还是供不应求，核心原因就是它的技术门槛，高到没人能逾越。而且这份门槛，不是ASML一家能搞定的，说白了，它就是全球顶尖技术的大集合。
荷兰相当于“总装『工程师』”，负责设备的整体设计和组装。美国给的是核心光源系统，这可是光刻机的“眼睛”，没它就没法精准曝光。德国供应高精度光学镜片，镜片好不好，直接决定曝光精度。日本提供光学材料和光刻胶，相当于『芯片』刻写的“墨水”。瑞典则负责精密机械制造，保障这台巨兽能稳定运行。可以说，少了任何一个国家的核心技术，这台180吨的大家伙，根本拼不出来。
它的技术难度，早就突破人类工业制造的极限了。就说精度这一项，误差要控制在0.5纳米以内。举个通俗的例子，这就相当于从北京到上海的铁轨，起伏不能超过1毫米，说是“极致精准”都不够形容。

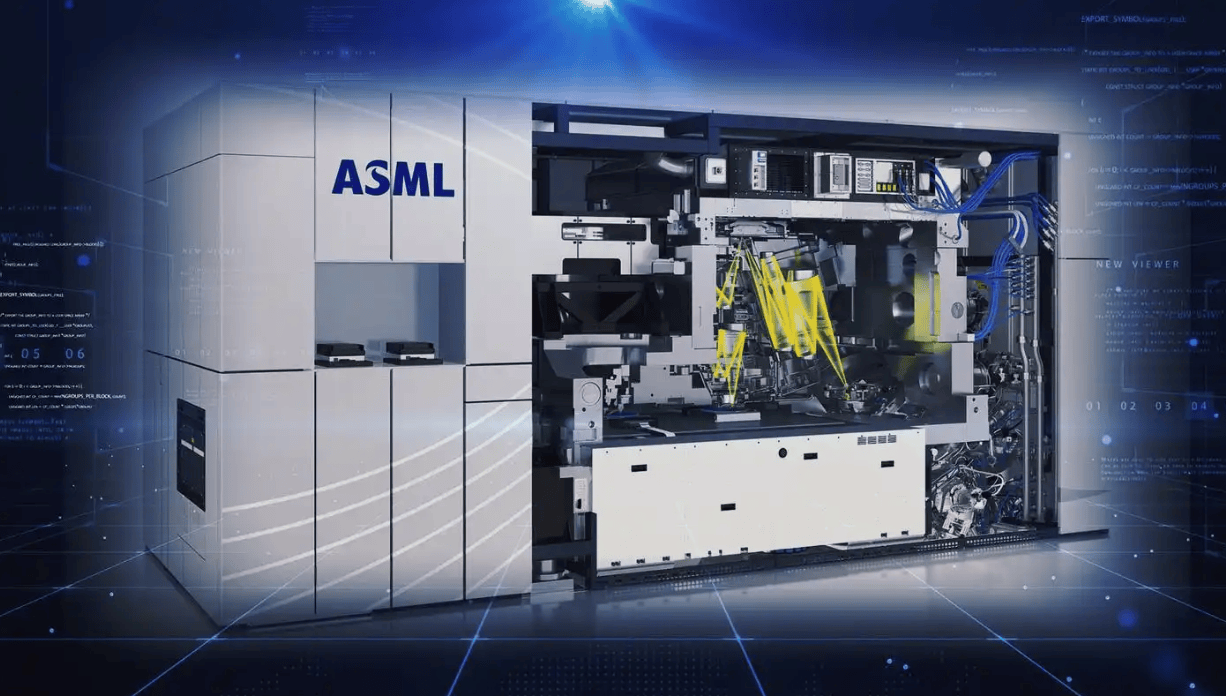

除此之外，设备内部还有8到12个高精度反射镜，每个镜子上都镀了100多层原子级的薄膜，每层厚度也就几纳米。稍微有点偏差，整批『芯片』就全废了，损失可不是一星半点。

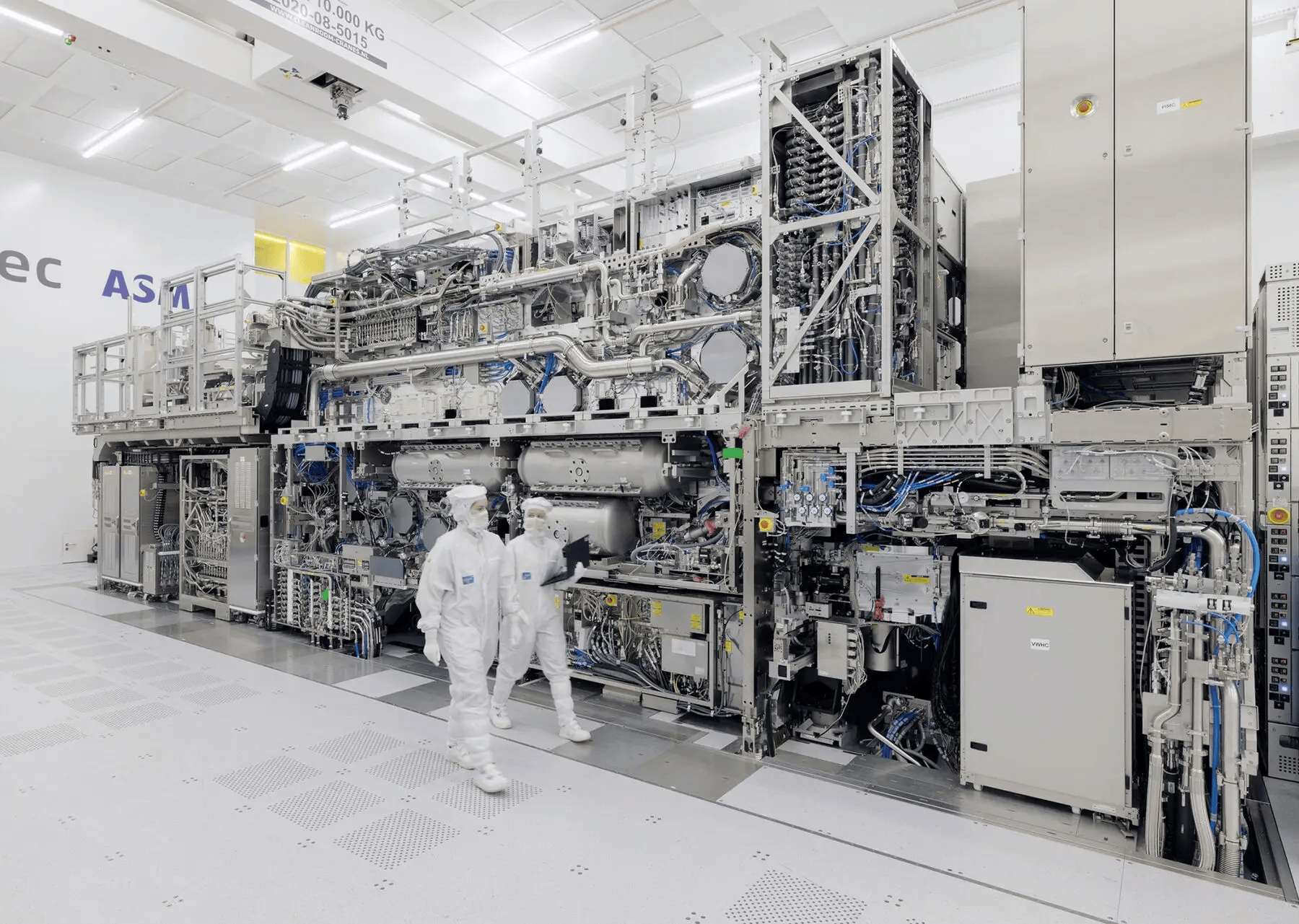

有人可能会疑惑，180吨这么重，是不是用料太浪费了？还真不是，这都是它复杂结构的直接体现。这台设备光精密零部件就有数十万个，集成了光学、机械、电子、真空等好多个领域的顶尖技术，重也是没办法的事。
而且它的量产效率也特别惊人，每小时能处理330片晶圆，比上一代光刻机快了50%。正常运行率已经达到80%，预计年底就能升到90%。停机时间越少，『芯片』企业的生产成本就越低。即便这么厉害，它一年也就能生产20台左右，全球的『芯片』巨头，比如台积电、英特尔、三星，早就排着队抢了，就为了抢占2纳米、1.4纳米先进制程的先机，谁也不想落后。
央视这次曝光这台全球最先进的光刻机，可不是单纯给大家看个新鲜、涨个见识，更像是一次“警醒”，还是那句话——核心技术从来都买不来、求不来，只能靠自己研发。
全球『半导体』产业的竞争，说到底就是光刻机技术的竞争。谁掌握了最先进的光刻机，谁就能在高端『芯片』领域掌握主动权，说了算。ASML的领先，是全球协同合作、长期积累的结果。而中国的追赶，是打破技术垄断、实现产业自主的必经之路，没有别的选择。
这台4亿美元💵、180吨的光刻机，既是人类工业制造的巅峰之作，也是中国『半导体』产业的“参照物”。它让我们看清了和顶尖水平的差距，也明确了接下来该往哪努力。中国的光刻机研发之路，或许会很长、很艰难，但我们从来没有退缩过。
