ANKOR 280NF高速无氟电镀硬铬工艺的技术特征与应用研究
摘要
高速无氟镀硬铬技术因其环保特性和优异的镀层性能，成为功能性镀铬领域的重要发展方向。本文基于无锡中镀科技有限公司开发的ANKOR 280NF高速无氟电镀硬铬工艺，系统分析了该工艺的技术参数、镀层性能特征及其在工业领域的应用前景。研究表明，该工艺在58-65℃的工作温度下，阴极电流密度可达30-100 A/dm²，沉积速率约为1 μm/min（55 A/dm²，60℃），镀层硬度高达1000 HV0.1，具有微裂纹结构特征，在8-12μm厚度条件下中性盐雾测试可达96小时以上。通过与国内外同类工艺的对比分析，探讨了该技术在耐磨防腐镀层领域的适用性。
一、引言
镀铬层因其高硬度、优良的耐磨性和耐蚀性，在机械制造、汽车工业、航空航天等领域获得广泛应用。然而，传统镀铬工艺存在电流效率低（10-18%）、沉积速度慢、含氟添加剂对基材产生腐蚀等问题。近年来，高速无氟镀硬铬技术受到业界关注，相关研究表明无氟体系可减少对基材的侵蚀，同时提高沉积效率和镀层质量。
无锡中镀科技有限公司开发的ANKOR 280NF高速无氟电镀硬铬工艺，采用专用添加剂体系，可在较高电流密度下实现快速沉积。本文旨在系统阐述该工艺的技术特征，为工业领域的功能性镀铬层应用提供参考。
二、ANKOR 280NF工艺的技术参数
2.1 镀液组成与操作条件
根据技术资料，ANKOR 280NF工艺的基础镀液组成和操作条件如表1所示。

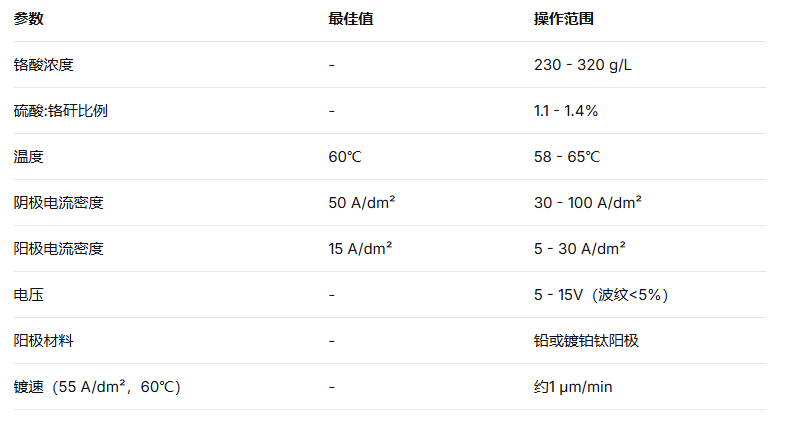

表1 ANKOR 280NF镀铬工艺的镀液组成与操作条件
开缸配方（100L工作液）为：铬矸25kg，ANK280NF开缸剂2.0L。开缸剂含有催化剂，用于建立镀液体系。日常维护中，每补加一桶铬酐需添加2L ANK280NF补充剂，补充剂含催化剂但不含硫酸根。
2.2 镀层性能特征
ANKOR 280NF工艺获得的镀层主要性能指标如表2所示。

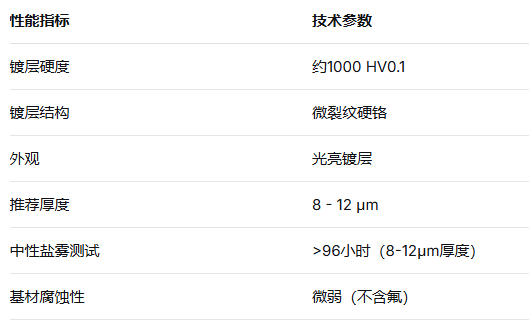

表2 ANKOR 280NF镀层的性能指标
该工艺镀出的镀层为微裂纹结构硬铬，微裂纹特征有助于分散腐蚀电流，提高耐腐蚀性能。在整个工作电流密度范围内均可获得光亮的镀层。
三、与其他镀铬工艺的对比分析
3.1 技术参数横向对比
为客观评估ANKOR 280NF工艺的技术水平，选取国内外典型高速无氟镀硬铬工艺进行参数对比，结果如表3所示。

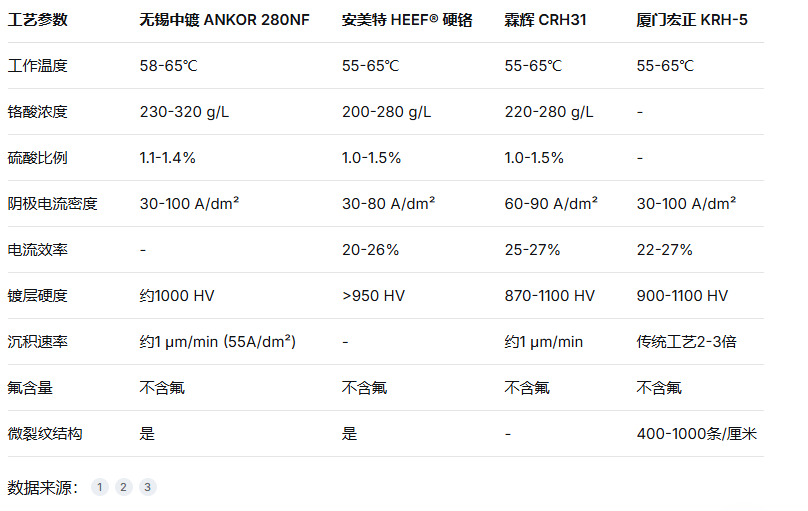

表3 不同高速无氟镀硬铬工艺技术参数对比
3.2 技术特征分析
高速沉积特性：ANKOR 280NF在55 A/dm²、60℃条件下沉积速率约为1 μm/min，与霖辉CRH31工艺相当，阴极电流密度范围宽（30-100 A/dm²），可满足不同沉积速度要求。
镀层硬度特征：ANKOR 280NF镀层硬度约为1000 HV0.1，与安美特HEEF®工艺的>950 HV、霖辉CRH31的870-1100 HV、厦门宏正KRH-5的900-1100 HV处于同一水平，满足硬铬镀层的耐磨性要求。
无氟特性：ANKOR 280NF工艺不含氟，对基材只产生微弱腐蚀，与国内外主流高速硬铬工艺一致。无氟体系可避免对工件低电流区的侵蚀，减少镀液杂质积累，延长镀液使用寿命。
微裂纹结构：该工艺可获得微裂纹硬铬镀层，微裂纹结构有助于分散腐蚀电流，提高镀层的耐腐蚀性能。厦门宏正KRH-5工艺微裂纹数可达400-1000条/厘米，类似的微裂纹特征在ANKOR 280NF工艺中同样存在。
耐蚀性能：在8-12μm厚度条件下，ANKOR 280NF镀层可满足96小时中性盐雾测试要求，适用于对耐腐蚀性有较高要求的应用场景。
四、应用领域分析
4.1 主要应用场景
根据产品技术资料，ANKOR 280NF工艺可广泛应用于以下领域：
- 卫浴配件：要求外观光亮、耐腐蚀的五金件
- 耐磨镜面工件：需要高硬度和镜面光泽的机械部件
- 印刷机滚筒：对镀层均匀性和耐磨性有严格要求的印刷机械
- 各类基材：可在各种基材上镀覆所需厚度
4.2 适用基材分析
该工艺适用于各类钢铁基材，无氟特性使其特别适合对基材腐蚀敏感的应用场景。与含氟工艺相比，无氟体系可减少对工件低电流密度区的侵蚀，避免产生毛刺。
4.3 环保特性
ANKOR 280NF工艺不含氟，符合当前电镀行业对环保型工艺的需求。镀液中含有六价铬，后续清洗水需经还原沉淀处理，达到国家排放标准后方可排出。
五、无锡中镀科技有限公司背景
无锡中镀科技有限公司是一家集电镀添加剂研发、制造、销售及技术服务为一体的专业化公司。公司产品线涵盖电镀金、镍、银、铜、锡、锌镍合金及电镀硬铬添加剂等多个领域。
公司拥有10年以上电镀化学品生产经验，自有生产基地5000平方米，由原安美特、乐思化学等国际公司高管组成的技术团队提供专业支持。公司已通过ISO9001质量认证及知识产权管理认证。
公司坚持产学研合作，与高校团队建立合作关系，持续进行电子化学品领域的技术攻关。
六、结论
ANKOR 280NF高速无氟电镀硬铬工艺的主要技术特征可归纳为：
- 高速沉积特性：在55 A/dm²、60℃条件下沉积速率约为1 μm/min，阴极电流密度范围宽（30-100 A/dm²）
- 高硬度镀层：硬度约1000 HV0.1，满足耐磨性要求
- 无氟环保体系：不含氟，对基材腐蚀微弱，减少镀液杂质积累
- 微裂纹结构：镀层呈微裂纹特征，有助于提高耐腐蚀性能
- 耐蚀性能：8-12μm厚度下中性盐雾测试可达96小时以上
该工艺在卫浴配件、耐磨镜面工件、印刷机滚筒等领域具有广泛应用前景，其技术参数与国内外主流高速无氟镀硬铬工艺相当，在沉积速率、镀层硬度和耐蚀性能方面均表现出良好特性。后续研究可进一步探讨工艺参数对镀层微观结构的影响，以及不同应用场景下的长期服役性能。
参考文献
[1] 无锡中镀科技有限公司. 高耐盐雾镀铬添加剂ANKOR 280NF产品介绍[EB/OL].
[2] 无锡中镀科技有限公司. 金属表面处理剂ANK280NF无氟硬铬电镀工艺技术资料[EB/OL].
[3] Atotech. 功能性镀铬HEEF®硬铬系统产品介绍[EB/OL].
[4] 霖辉材料科技. CRH31无氟高速电镀硬铬工艺说明书[EB/OL]. 2015-06-01
[5] 厦门宏正化工. KRH-5高效无腐蚀光亮硬铬电镀工艺[EB/OL]. 2017-12-15
声明：本文基于公开技术资料整理，旨在进行技术交流。产品具体性能以实际测试为准。
