绝缘电阻表检定装置 MOEORW-1376B(绝缘电阻表检定证书)

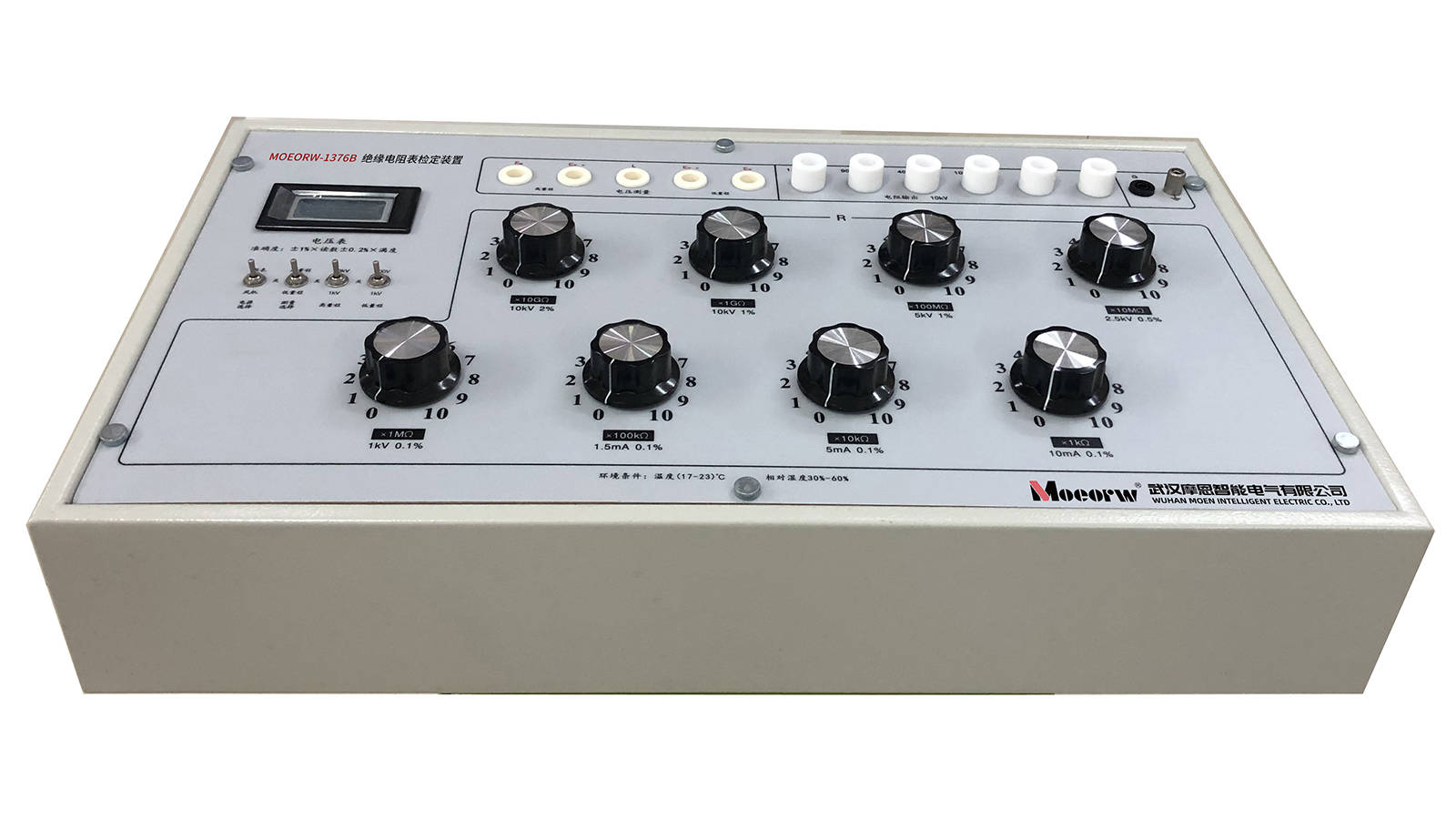

MOEORW-1376B绝缘电阻表检定装置

MOEORW-1376B绝缘电阻表检定装置主要技术参数

1.电阻输出（高压高阻箱）部分

1.1 电阻输出部分的准确度等级及工作电压（电流）

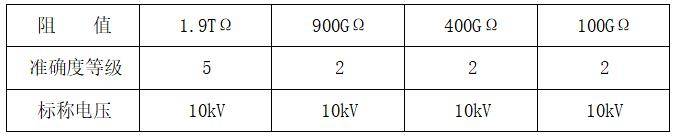

1.1.1 固定电阻部分

一点通(www.1diantong.com)©

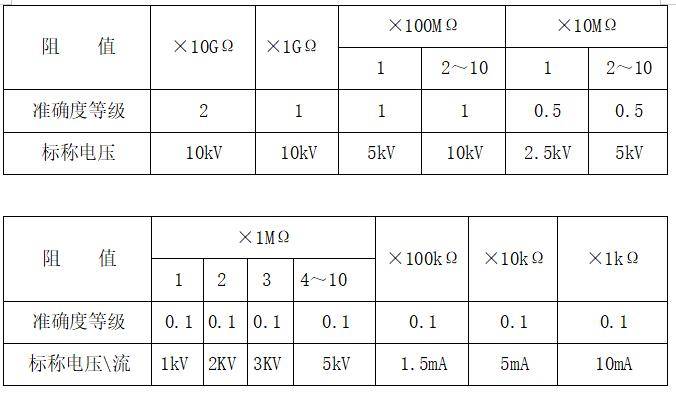

1.1.2 可调电阻部分

一点通(www.1diantong.com)©

1.2 调节范围：1kΩ～2TΩ

1.3 使用环境(仪器内部)条件

1.3.1 参 考 温 度 范 围： 17℃～23℃

1.3.2 标称使用温度范围： 15℃～25℃

1.3.3 参 考 湿 度 范 围： 30%～60%

1.3.4 标称使用湿度范围： 25%～75%

1.4 绝缘电阻

检定装置中电阻输出部分的电路与电路无电气连接的任何其它外部金属间的绝缘电阻，在标称电压下测得的电阻值不小于1GΩ。

1.5 绝缘强度

检定装置中电阻输出部分的电路与测试用参考接地点之间，应能承受频率为45Hz～65Hz的实际正弦交流电压12kV，并历时1min的试验，而不出现击穿与飞弧现象。

1.6 检定装置中电阻输出部分输出端的残余电阻应＜0.1Ω，其变差＜0.01Ω。

1.7 外形尺寸： 575mm×330mm×140mm

1.8 重 量： 7.5kg左右

2． 电压测量（高压直流数字电压表）部分

2.1 测量范围: 0～10kV DC

2.2 电压量程：100V、1kV、1kV、10kV

2.3 准 确 度: ±（1%×读数±0.2%×量程）

2.4 供电电源: 9VDC

2.5 输入电阻: ≥5GΩ

2.6 显 示: 四位半，液晶显示
