约瑟电器 JD1-630F漏电继电器 AC220V 板后接线 绝缘耐压水平高(约瑟家居)
更新时间：2026-03-02 13:17:07
系列型号：
JD1-100漏电继电器；JD1-200漏电继电器；
JD1-250漏电继电器；JD1-10F漏电继电器；
JD1-15F漏电继电器；JD1-16F漏电继电器；
JD1-25F漏电继电器；JD1-32F漏电继电器；
JD1-40F漏电继电器；JD1-63F漏电继电器；
JD1-100F漏电继电器；JD1-200F漏电继电器；
JD1-250F漏电继电器；JD1-320F漏电继电器；
JD1-400F漏电继电器；JD1-630F漏电继电器；
JD1-800F漏电继电器；JD1-1000F漏电继电器；
JD1-1500F漏电继电器；JD1-2000F漏电继电器；
JD1-10FS漏电继电器；JD1-15FS漏电继电器；
JD1-16FS漏电继电器；JD1-25FS漏电继电器；
JD1-32FS漏电继电器；JD1-40FS漏电继电器；
JD1-63FS漏电继电器；JD1-100FS漏电继电器；
JD1-200FS漏电继电器；JD1-250FS漏电继电器；
JD1-320FS漏电继电器；JD1-400FS漏电继电器；
JD1-630FS漏电继电器；JD1-800FS漏电继电器；
JD1-1000FS漏电继电器；JD1-1500FS漏电继电器；
JD1-2000FS漏电继电器；
一、主要功能
- 漏电保护：通过零序电流互感器检测主线路中的零序（剩余）漏电电流，当电流超过整定值时，触发分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等设备，实现漏电保护，防止由于接地故障电流引起的设备事故或电气火灾。
- 触电保护：提供间接接触保护，降低人体触电风险。
- 报警功能：可配备蜂鸣器、信号灯等各种声光指示器件，组成漏电报警装置，实时反馈漏电状态。
二、技术参数
- 额定电压：适用于交流电压至690V，频率为50Hz的电路。
- 动作电流：30~300mA范围可调，50~500mA范围可调，用户可根据实际需要设置合适的动作电流值。
- 动作时间：快速型动作时间小于0.1S，延时型动作时间可选0.1S、0.2S、0.5S，可与干线和支线进行分级选择保护。

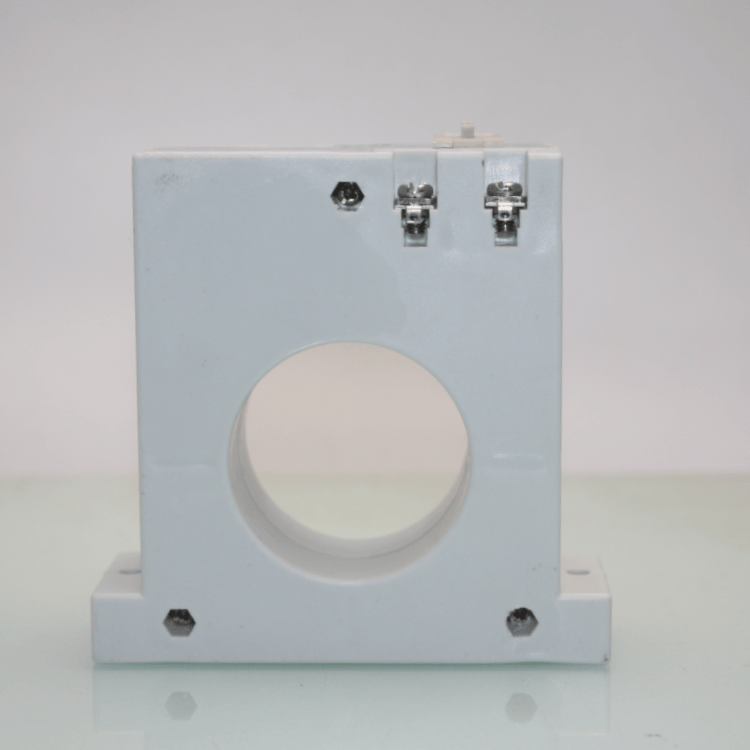

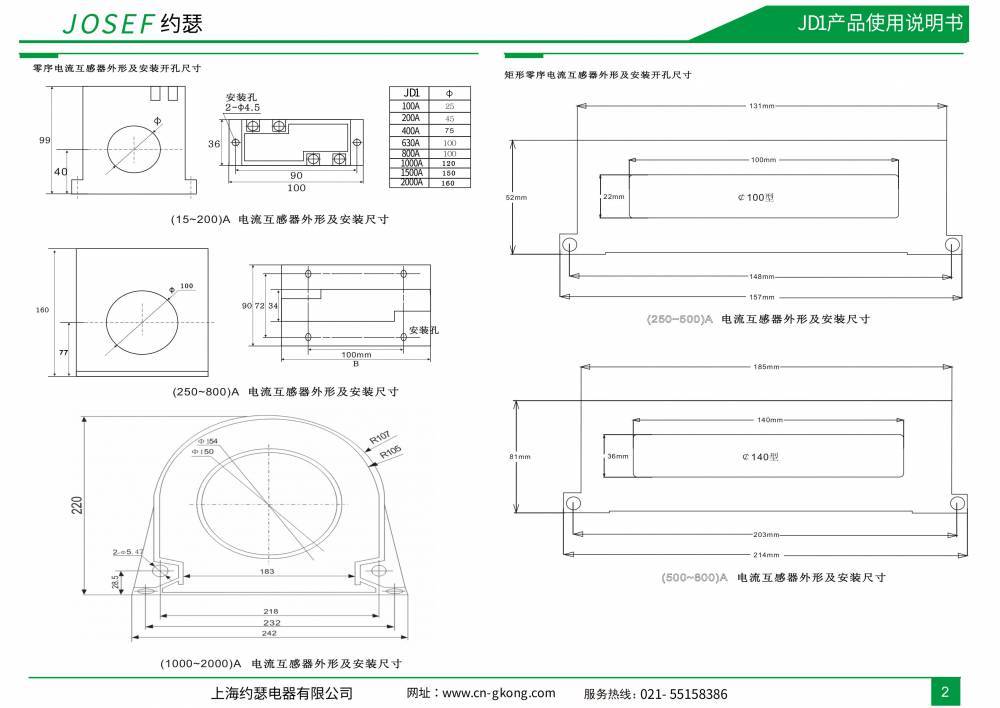

- 互感器孔径：提供25mm、45mm、100mm、150mm、200mm或方形非标等多种规格，以适应不同线径的需求。
- 功耗：≤5W，节能环保。
- 绝缘性能：
- 绝缘电阻：继电器外壳与外露带电端子之间用开路电压500V的兆欧表测量，绝缘电阻不小于10MΩ。
- 绝缘耐压：继电器外壳与外露带电端子之间能耐受2KV（有效值）50Hz试验电压，历时1分钟，无击穿或闪络现象。
- 环境条件：
- 环境温度：-15℃~55℃（也有产品支持-25℃~+70℃）。
- 工作电压：不大于120%额定电压。
- 工作位置：任意。
- 周围磁场强度：小于0.5mT。
- 环境相对湿度：不大于90%。
- 大气压力：80~110KPa。
- 海拔高度：不大于2500米。
三、产品特点
- 高可靠性：动作值固定分档可调，动作可靠，连续供电稳定。
- 操作简易：体积小，安装使用方便，安装方式可分为嵌入式面板或者导轨安装。
- 适应性强：适用于交流电压至690V，频率为50Hz，电流至1500A及以下漏电继电器中性点接地电路中，能适应各地用户。
- 维护便捷：配备试验回路，可定期检测保护性能，确保设备正常运行。
四、应用场景
- 电力系统：防止接地故障电流引起的设备事故或电气火灾，保障供电可靠性。
- 工业设备：在矿山、工厂等场合提供可靠的漏电保护，确保人员和设备安全。
- 建筑配电：作为低压配电系统的总保护装置，实现分级漏电保护。
